天津蔬菜批发市场11连跨拱形屋顶施工指南

天津蔬菜批发市场的11连跨拱形屋顶项目是一个大规模的商业设施工程，涵盖2880平方米的市场交易空间。该项目通过科学的多连跨设计、完善的采光防水系统和坚固的钢结构框架，打造了现代化的农产品流通中心。

项目概况

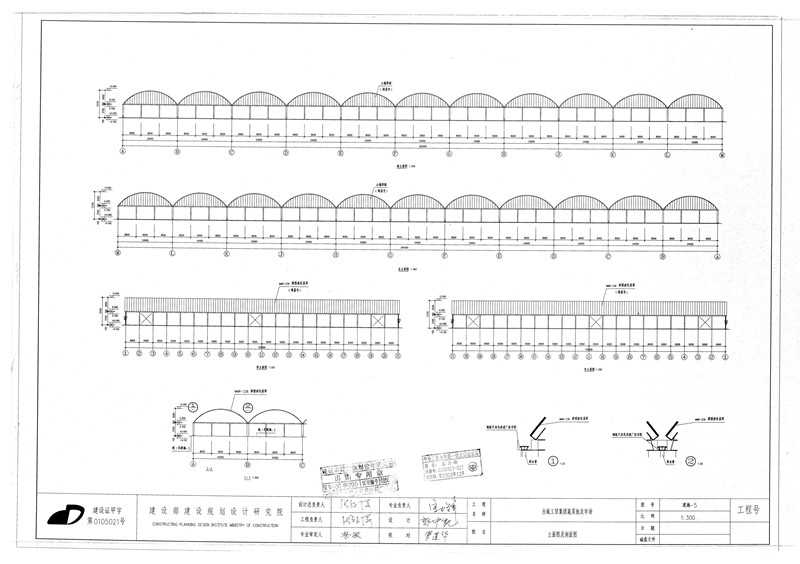

该项目位于天津市，为蔬菜批发市场建筑。建筑总面积为2880平方米，采用11连跨设计，总长度为120米，每跨跨度为24米。建筑采用钢结构框架与金属薄壁拱形屋顶相结合，形成了开放高效的市场交易环境。

结构设计参数

本项目的主要结构参数如下：

• 单跨跨度：24米
• 拱高：6米
• 矢跨比：0.25
• 连跨数：11连跨
• 总长度：120米
• 建筑面积：2880平方米
• 屋面板厚：1.00mm
• 屋面颜色：海蓝色

屋面防水系统

该项目在屋面防水和排水方面采取了完善的设计方案：

• 每个拱形屋顶的中间设有天沟，用于汇集屋面雨水
• 天沟中间设置落水管，将雨水有序导入地面排水系统
• 金属屋面板采用上海宝钢高质量材料，厚度1.00mm，确保防水耐久性
• 矢跨比0.25的设计确保了良好的自流排水坡度

采光与通风设计

为了提供充足的自然光照和通风条件，屋顶采光系统设计如下：

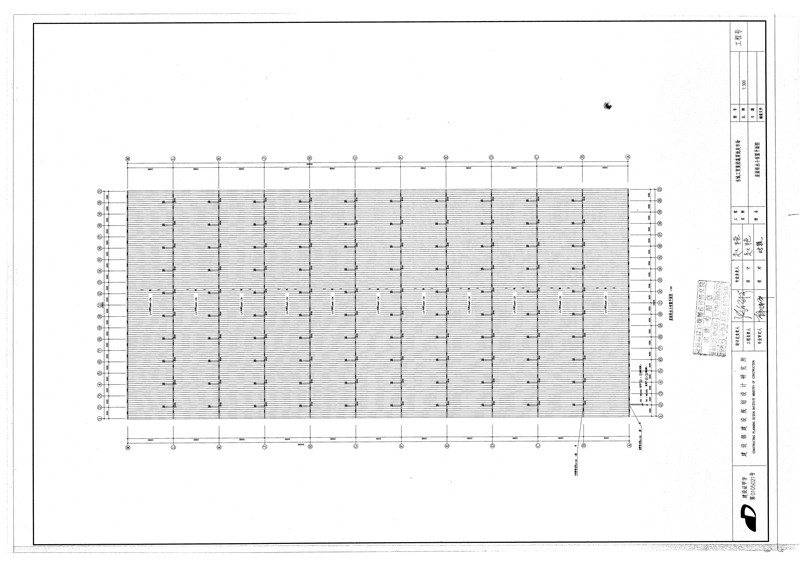

• 每座拱形屋顶上均匀分布6个采光带
• 11连跨共设有66个采光带，形成宽敞明亮的市场空间
• 采光带的均匀分布保证了市场内各区域的照度均衡
• 采光带同时兼具通风功能，改善市场的空气流通

钢结构支撑系统

钢结构支撑系统采用了高效的设计方案：

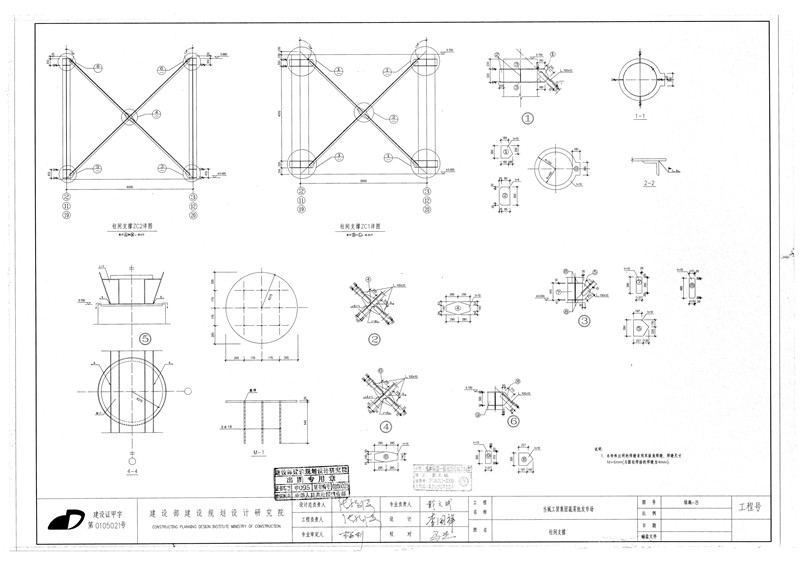

• 钢柱之间设有立架，增强结构的整体刚度
• 柱间支撑采用X型设计，形成三角形受力单元
• 所有焊接连接均采用双面焊，保证焊缝质量与强度
• 双面焊工艺确保了结构的均匀性和可靠性

施工周期

江苏杰达钢结构工程有限公司的专业施工团队，经过合理的施工组织和科学的工序安排，2880平方米的11连跨拱形屋顶项目施工周期约需9天完成。

常见问题

11连跨设计相比单跨或少跨有什么优势？

多连跨设计能够形成更大的连续跨度，提供开放式的市场交易空间，减少内部柱子数量，方便货物流动和市场摊位布局。同时，多连跨相互拉结，形成更加稳定的整体结构。

采光带在屋顶均匀分布有什么作用？

采光带的均匀分布可确保市场内各区域获得均等的自然光照，提升购物体验，同时降低白天的照明能耗。采光带还兼具通风功能，改善市场的空气质量，延缓农产品变质。

为什么柱间支撑采用X型且要求双面焊？

X型支撑形成了三角形受力单元，在水平荷载和侧风作用下提供强大的抗剪能力。双面焊工艺确保了焊缝的质量和强度均匀性，提高了结构的可靠性和使用寿命。

小结

天津蔬菜批发市场的11连跨拱形屋顶项目充分体现了现代商业建筑的技术特点，从多连跨设计、完善的采光防水系统到坚固的双面焊钢结构，都为市场的长期运营提供了保障。江苏杰达钢结构工程有限公司拥有丰富的大型商业设施、批发市场和多连跨拱形屋顶工程的设计施工经验，如您有类似的市场、仓储或展览建筑项目，欢迎咨询我们的专业团队。
