新疆吉昌某厂房安装拱形屋面施工图

拱形屋顶厂家 2023-03-21 18:04:10 图纸图集 938 ℃ 0 评论

今天带大家了解一下新疆吉昌某厂房安装拱形屋面施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于新疆吉昌。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑厂房安装拱形屋面，跨度是40米，长度是43米，面积是：1720平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

本次施工的跨度是40米，拱高为4.5米，矢跨比为0.12，使用的板材厚度为1.0mm，厂家为：上海宝钢。

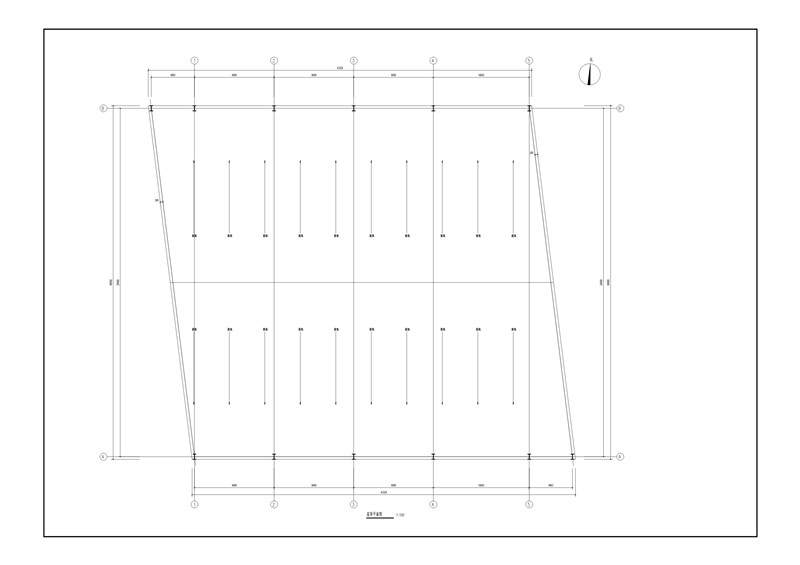

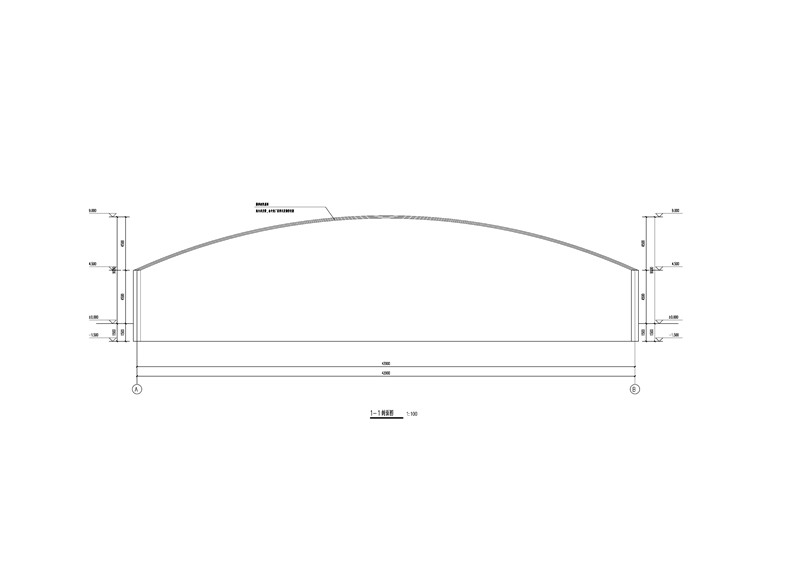

拱形屋顶的剖视图，拱形屋顶组合采光带，由专业厂家设计及制作安装。

钢柱高度4.5米高，钢柱的宽度为0.6米。

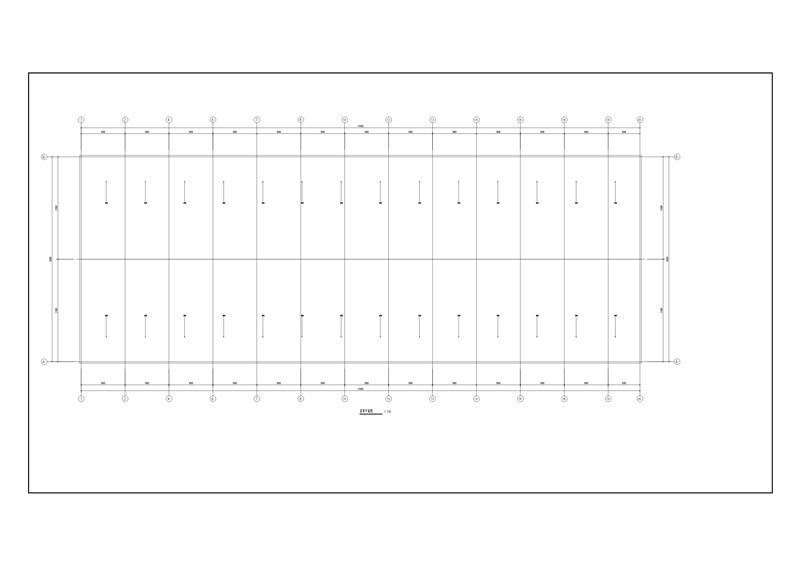

屋面工程:

1.本工程屋面采用1.5厚压型钢板加工成薄壁拱形波纹屋盖,压型钢板加工和连接形式及技术要求由专业厂家提供。

2.屋脊板及泛水板等配件之间的搭接缝尽可能背风设置,板横向搭接长度为一个波峰,板纵向搭接≥300mm。

3.屋面板螺丝钉头不可钉在压型板波底处,板与板的搭接部位及露钉头均填涂密封胶。

4.在现场加工制作、吊装许可的条件下,尽量采用长尺寸压型板,以减少接缝、防止渗漏。

钢结构防火及防腐:

1.除锈--在制作前钢材表面应进有除绣处理。

2.防火--所有外露的钢构件均采用厚涂型防火涂料,可达到相应构件的耐火等级的要求,所选购的防火涂料由厂家提供有关的拉验报告。。

3.基础防护:基础侧面土壤触处处,用1:2水泥砂浆(掺5%的防水粉),抹面20厚,均应刷冷底子油一遍,热沥青两遍

4.消火检、配电等结构,设备,电气、设施均详结构,设备,电气施工图及合格证。

上面就是关于纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
