新疆克拉玛依市某养殖场安装拱形屋顶施工图

今天带大家了解一下新疆克拉玛依市某养殖场安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于新疆克拉玛依市。

本份图纸下部结构是混凝土加钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑新疆克拉玛依市某养殖场安装拱形屋顶，跨度是25米，长度是240米，面积是：6000平方米，我们杰达钢构施工人员大约需要18天即可完成施工。

本次施工的跨度是25米，拱高为5米，矢跨比为0.2，使用的板材厚度为1.3mm，厂家为：上海宝钢。

这是拱形屋顶的平面图，安装拱形屋顶的优点有很多，给大家看一下：

1、拱形屋顶住宅比传统建筑更能满足大开间灵活分隔的要求，通过减少柱截面，可以减少柱截面积累和使用轻质墙板，提高面积利用率，室内有效使用面积提高约6%。

2、节能效果好，墙体采用轻型节能标准化C型钢、方钢、夹芯板，保温性能好，抗震性能好。节能。50%。

3、在住宅建筑中使用拱形屋顶系统，可充分发挥拱形屋顶的良好延展性和塑性变形能力，具有优异的抗震性能抗风性能，大大提高了住宅的安全性和可靠性。

4、建筑总重量轻，拱形屋顶住宅系统重量轻，约为混凝土结构的一半，可大大降低基础成本。

5、施工速度快，工期至少比传统住宅系统短三分之一。一栋1000平方米的建筑只需20天，五名工人就可以完成工。

6、环保效果好。拱形屋顶住宅施工大大减少了砂、石、灰的用量，所用材料以绿色为主，100%回收或降解材料，在建筑物拆除时，大部分材料都可以重复使用或降解，不会造成垃圾。

7、灵活、丰富。大开间设计，室内空间可多方案分割，可满足用户的不同需求。

8、符合住宅产业化和可持续发展的要求。拱形屋顶适合工厂批量生产，工业化程度高，可节约集能、防水、隔热、门窗等先进成品于一体的成套应用，将设计、生产、施工融为一体，完善建筑业的水平。

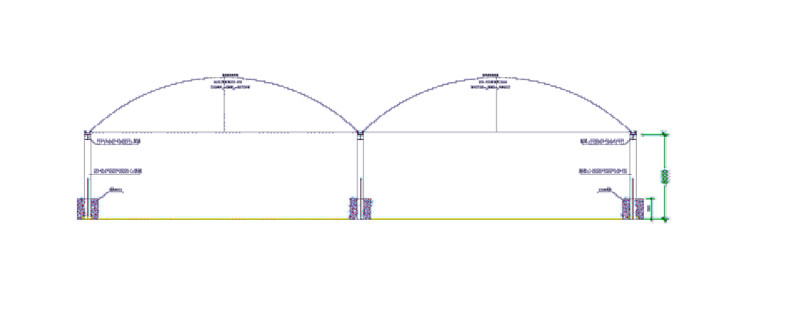

很明显可以看到这是连跨拱形屋顶，中间的立柱上面安有天沟，天沟下面安装了钢梁，拱形屋顶的板使用的板是914-610型 板厚1.3mm。

钢梁的材料为钢梁：H396*199*7*11，钢柱的材料为H596*199*10*15。

下端浇筑了1.9米的硂。

上面就是关于新疆克拉玛依市某养殖场安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
