安徽蚌埠某烟草公司安装拱形屋顶施工图

拱形屋顶厂家 2023-03-22 16:39:08 图纸图集 1109 ℃ 0 评论

今天带大家了解一下安徽蚌埠某烟草公司安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于安徽蚌埠。

本份图纸下部结构柱子按照悬臂结构设计，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是18米，长度是29.2米，面积是：526平方米，我们杰达钢构施工人员大约需要2天即可完成施工。

本次施工的跨度是18米，拱高为米，矢跨比为，使用的板材厚度为，厂家为：上海宝钢。

拱形屋顶的剖面图，上面的混凝土柱高于拱形屋顶，拱形屋顶的两边固定在天沟上。

拱形屋顶的下端设置小展板，R和拱顶同高。

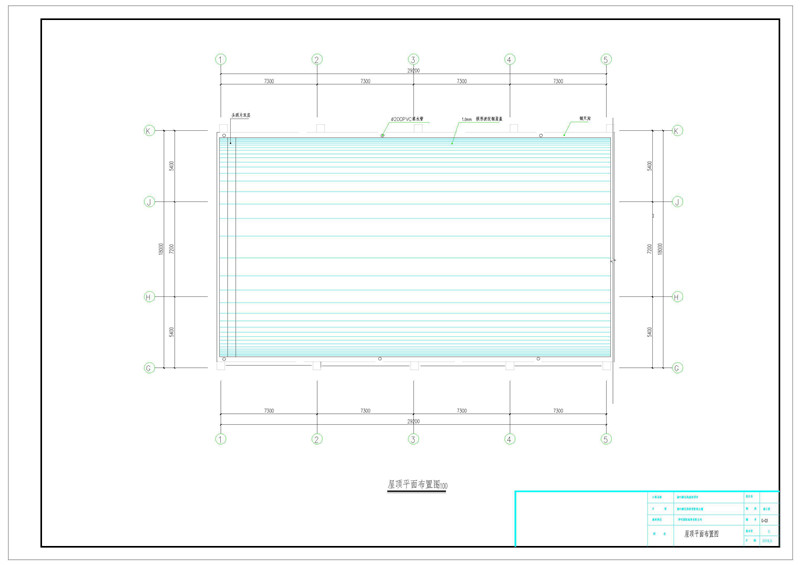

每隔7.3米打一根立柱，每边天沟里设置三个圆度200PVC落水管，1.0mm拱形波纹钢屋盖。

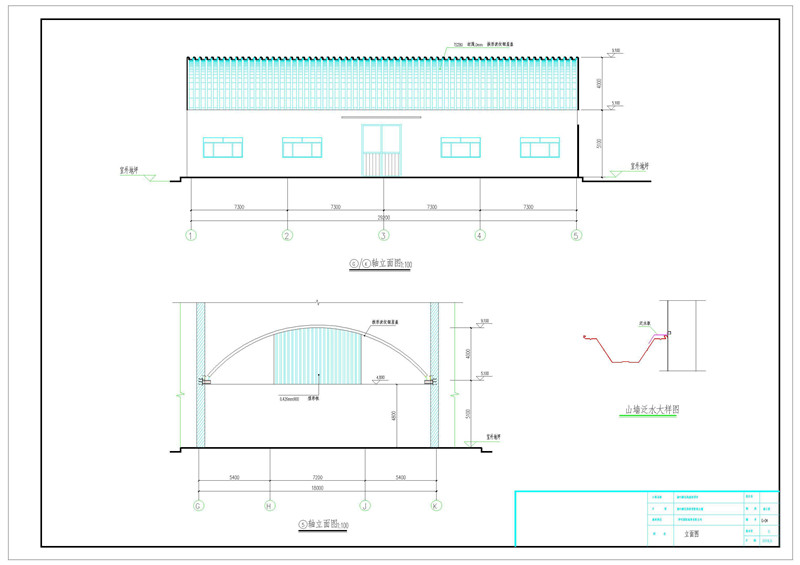

这是拱形屋顶的轴立面图，山墙端也需要安装彩钢板，TS2801.0mm拱形，波纹钢屋盖。

一个大门四个窗户，方便通风。

上面就是关于安徽蚌埠某烟草公司安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
