广东佛山粮仓仓间罩棚施工设计与白色屋面方案

广东佛山粮仓仓间罩棚采用白色拱形波纹钢屋盖，跨越多个粮仓，通过预埋板和螺钉固定，配置采光板和天沟排水系统，为粮食中转和仓间通道提供了防护和便捷。

工程基本参数

本项目位于广东佛山，是粮仓仓间罩棚工程，主要技术指标如下：

• 建筑规模：跨度18米，长度66.74米，总面积1201平方米
• 结构形式：下部采用钢结构，上部采用白色拱形波纹钢屋盖
• 拱形尺寸：拱高5米，矢跨比0.28，钢柱高度11.2米
• 屋面规格：采用白色拱形波纹钢屋盖，厚度1.0毫米，上海宝钢产品
• 柱距：每隔6米设置一根钢柱
• 施工周期：约4天可完成安装

屋面结构与材料

拱形屋顶采用厚度1.0毫米的白色拱形波纹钢屋盖，颜色白色既美观又能反射阳光，降低建筑内部温度。波纹设计提供了良好的承载能力和排水性能。屋顶全长66.74米，均采用上海宝钢的优质产品，确保材料品质一致。

采光与排水配置

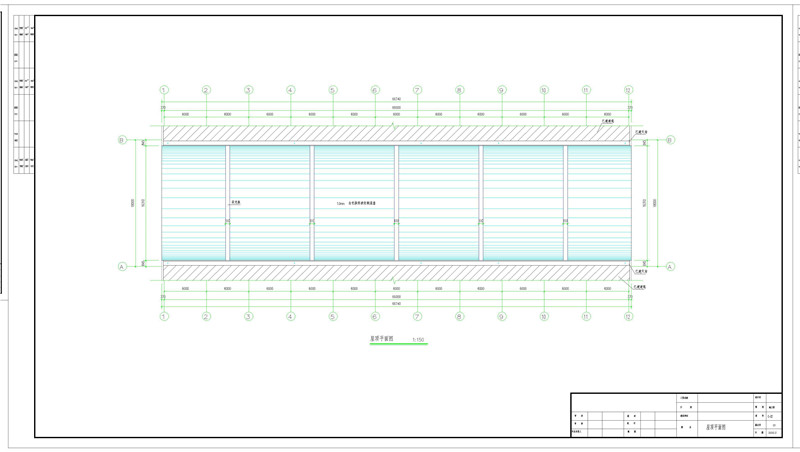

屋面上配置了采光板，宽度为0.61米，均匀分布，为仓间内提供自然采光，改善作业环境。屋面两侧设置天沟，宽度为0.85米，充分考虑了降雨时的排水容量，有效防止积水。天沟的宽度设计能快速排放雨水，确保屋面下方保持干燥。

钢柱与固定方式

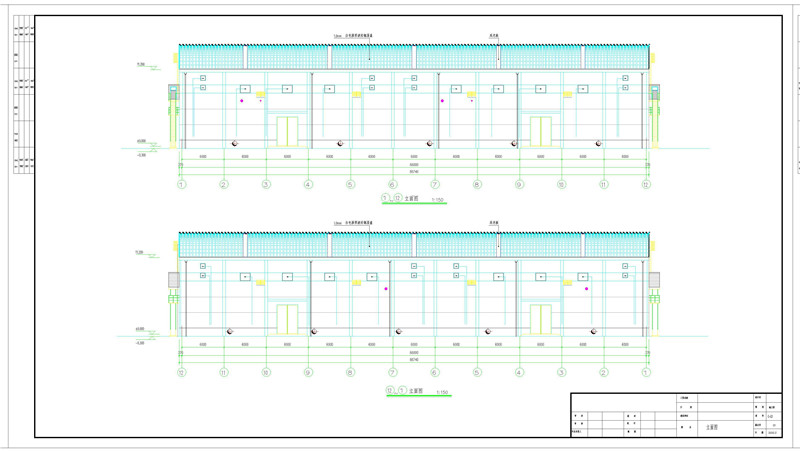

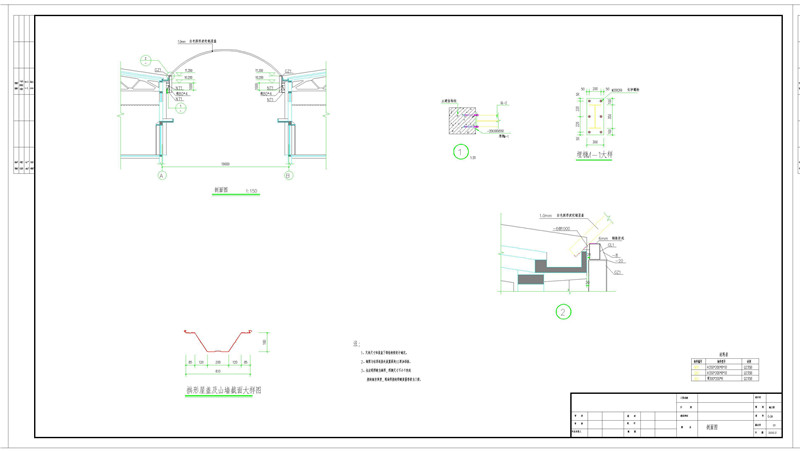

建筑采用均匀的柱网布置，每隔6米设置一根钢柱，钢柱高度11.2米，为屋面提供均匀的支撑。钢柱与基础和顶部屋面的连接采用预埋板方法，预埋板打入混凝土基础或原有粮仓墙体中，使用螺钉紧固连接，确保连接牢固可靠。

建筑功能与布局

仓间罩棚两侧各设置一个大门，方便粮食和物资的进出运输。屋盖的两侧与粮仓二层或顶层相连接，形成整体的运输和操作通道，方便粮仓之间的粮食转运和人员通行，大大提高了粮库的运营效率。

常见问题

为什么选择白色屋面而不是其他颜色？

白色屋面能有效反射太阳辐射，降低建筑内部温度，在南方高温地区尤其有利，有助于保持粮食储存的适宜温度环境，同时提高了建筑的美观度。

采光板宽度0.61米是如何确定的？

采光板宽度根据屋面的排水要求和采光效果综合计算，0.61米的宽度能提供足够的光线，同时不过度削弱屋面强度，保证结构安全。

为什么天沟宽度设计为0.85米？

0.85米的天沟宽度是根据66.74米长度的屋面汇集水量和当地降雨特性计算确定的，既能满足正常降雨排放需求，又避免过度设计。

小结

江苏杰达钢结构工程有限公司在广东佛山粮仓仓间罩棚项目中，采用白色拱形波纹钢屋盖和均匀的钢柱支撑，通过采光板和天沟排水的合理配置，为客户交付了功能完善、防护可靠的粮仓间罩棚设施。
