广西合山粮库仓间罩棚施工设计与钢拉索支撑方案

广西合山粮库仓间罩棚采用钢梁和钢拉索的混合支撑结构，配置金属拱形波纹钢屋盖，通过预埋螺栓和细石混凝土二次浇灌实现牢固连接，为粮食的储存、运输和机械设备的停放提供了多功能的防护空间。

工程基本参数

本项目位于广西南宁合山，是粮库仓间罩棚工程，主要技术指标如下：

• 建筑规模：跨度18米，长度45米，总面积810平方米
• 结构形式：下部采用钢结构，上部采用金属拱形波纹钢屋盖

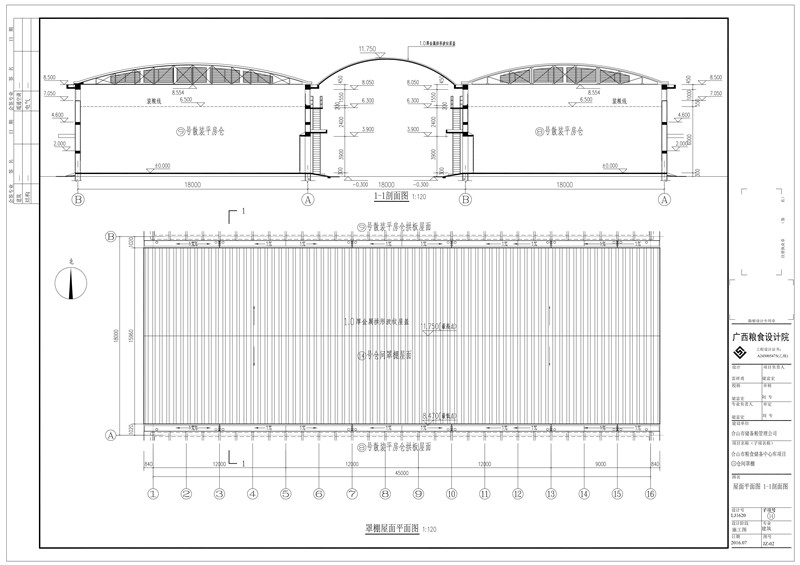

• 拱形尺寸：拱高3.6米，矢跨比0.2，屋顶最高点11.75米，最低点8.47米
• 屋面规格：采用金属拱形波纹钢屋盖，厚度1.0毫米，上海宝钢产品
• 支撑系统：钢梁+钢拉索混合支撑结构
• 施工周期：约3天可完成安装

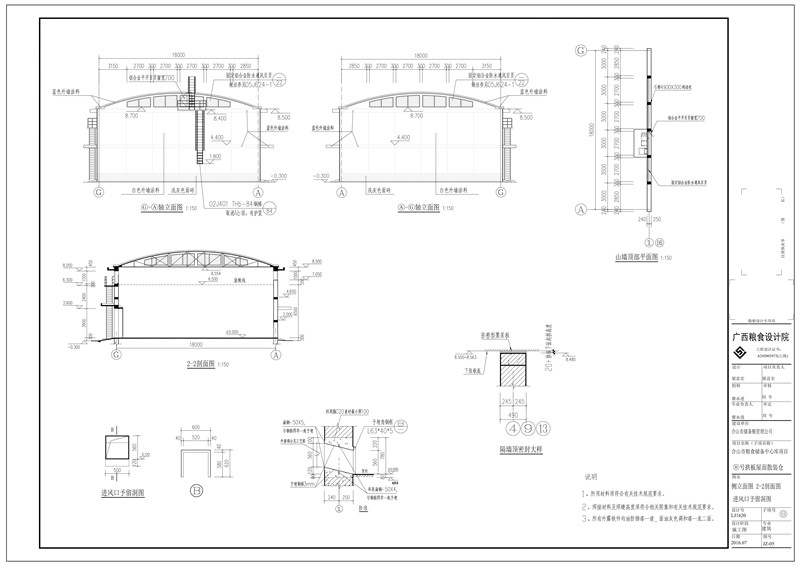

拱形屋顶与支撑结构

拱形屋顶采用规则的拱线设计，在屋顶下方设置钢梁作为主要承重系统。同时，在拱形结构的关键位置布置钢拉索，形成拉索与梁的混合支撑体系。这种组合结构既能充分利用拱形自身的承载力，又通过拉索的张力辅助，提高了整个系统的刚度和稳定性，是大跨度拱形罩棚的常见设计方案。

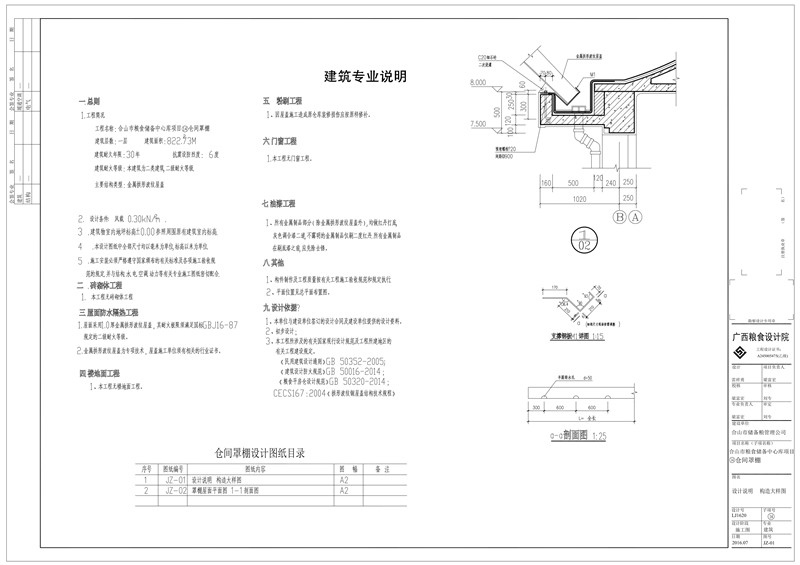

天沟与固定方式

屋顶两侧设置天沟以收集和排放雨水。天沟细节设计中，金属拱形波纹钢屋盖与钢托板通过自攻螺钉紧密连接，形成整体。在连接部位预埋螺栓，用于与下方结构的固定。完成初期安装后，采用C20细石混凝土进行二次浇灌，将屋盖、托板和螺栓与基础混为一体，确保连接的永久性和可靠性。天沟中间配置有组织的落水管，将雨水有序排放。

空间利用与功能

该仓间罩棚的平面设计充分考虑了粮库的运营需求，屋顶空间高敞，最低点也达到8.47米，为粮食的堆放和运输提供了充足的垂直空间。建筑不仅可以在下雨天保护粮食的正常储存和运输作业，同时还可以为装卸设备和机械提供停放空间，大幅提高了粮库的运营便利性和效率。

常见问题

为什么要采用钢拉索辅助支撑？

钢拉索在拱形结构中起到提高横向稳定性、减少位移的作用。通过合理布置拉索，可以增加结构的刚度，防止风荷载或动态荷载导致的过度变形，这对保证长期的使用安全很重要。

为什么要用C20细石混凝土二次浇灌？

二次浇灌能将屋盖、钢托板和螺栓与基础完全连为一体，形成刚性连接，防止任何相对移动，从而确保连接的永久性和可靠性，这是规范的做法。

屋顶最高点和最低点的高差为何这样设计？

11.75米的最高点和8.47米的最低点体现了拱形的自然形态，这种高差设计既能提供足够的内部空间，又能充分利用拱形结构的承载能力，同时保证了下层的作业区域有充足的通透性。

小结

江苏杰达钢结构工程有限公司在广西合山粮库仓间罩棚项目中，采用钢梁和钢拉索的混合支撑体系，配合金属拱形波纹钢屋盖，通过预埋螺栓和细石混凝土的二次浇灌工艺，为客户交付了结构稳定、功能完善、运营便利的粮库仓间防护设施。
