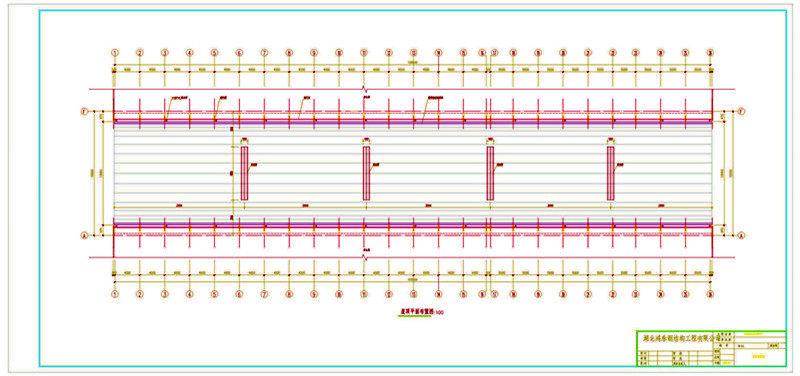

黄康粮库仓间罩棚钢结构施工图纸解析

黄康粮库仓间罩棚项目采用钢结构下部、金属薄壁结构上部的复合设计方案。本工程跨度15米、长度105.5米，总面积1583平方米，由江苏杰达钢结构工程有限公司承建，施工周期约5天。

工程基本参数

拱形屋顶设计参数如下：

• 跨度：15米
• 拱高：2.72米
• 矢跨比：0.18
• 板材厚度：0.8mm
• 钢材厂家：上海宝钢
• 施工周期：约5天

结构设计方案

主体结构

该项目采用钢结构框架，混凝土柱高8米。原仓库墙壁上焊接钢牛腿，为上部拱形屋顶提供支承。两边各设钢天沟，用于集水排放，防止下雨时积水对屋顶的压力。

采光与排水设计

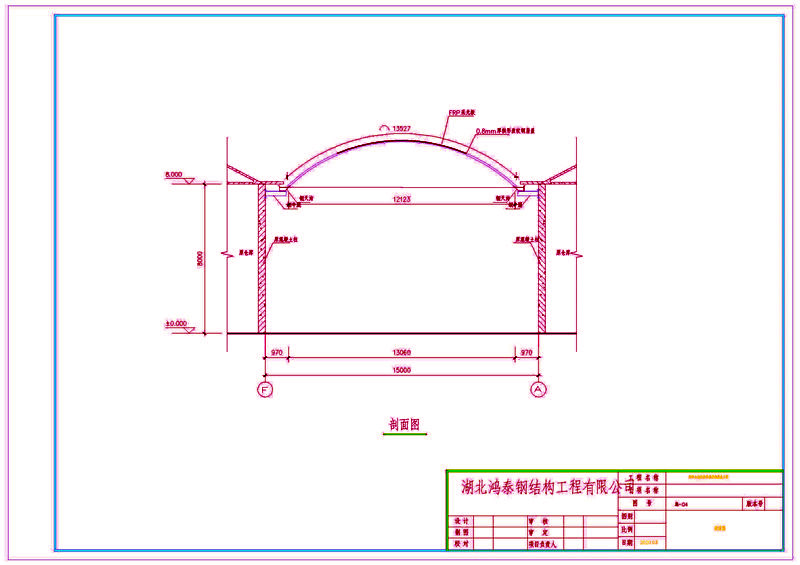

拱形屋顶上方采用FRP采光板，半圆度为13527mm。采光设计方案为：

• 每隔2米设置1米宽采光带
• 每隔8米在钢天沟内设置1个落水管
• 确保下雨时水流及时排除，避免积水压力

拱形屋盖与连接工艺

金属拱形波纹钢屋盖采用6.3×25mm自攻钉与厚钢板连接，所有操作均以钢牛腿为基础支撑。这种连接方式既保证了结构强度，又便于施工装卸。

常见问题

为什么采用拱形屋顶设计？

拱形屋顶能有效提高跨度利用率，减少中间支柱，同时增强抗压能力，特别适合粮库等大跨度储存建筑。

钢天沟的作用是什么？

钢天沟用于集中汇水并通过落水管排出。设计间距8米的落水管配置，能有效防止积水对屋顶结构的长期压力损伤。

本项目涉及哪些主要施工规范？

项目严格按照钢结构工程施工规范施工，确保焊接质量、防锈涂装等各环节达到设计要求。

小结

黄康粮库仓间罩棚项目充分体现了现代钢结构设计的高效性与实用性。江苏杰达钢结构工程有限公司通过合理的结构选择、精心的施工工艺，为粮库提供了可靠的遮挡与防水解决方案，保护储存粮食免受日晒雨淋，延长建筑使用寿命。
