江苏淮安粮库安装拱形屋顶施工图

拱形屋顶厂家 2023-03-24 15:17:13 图纸图集 1223 ℃ 0 评论

今天带大家了解一下江苏淮安粮库安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江苏淮安。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是18米，长度是66米，面积是：1188平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是18米，拱高为8.1米，矢跨比为0.45，使用的板材厚度为1.0mm，厂家为：上海宝钢。

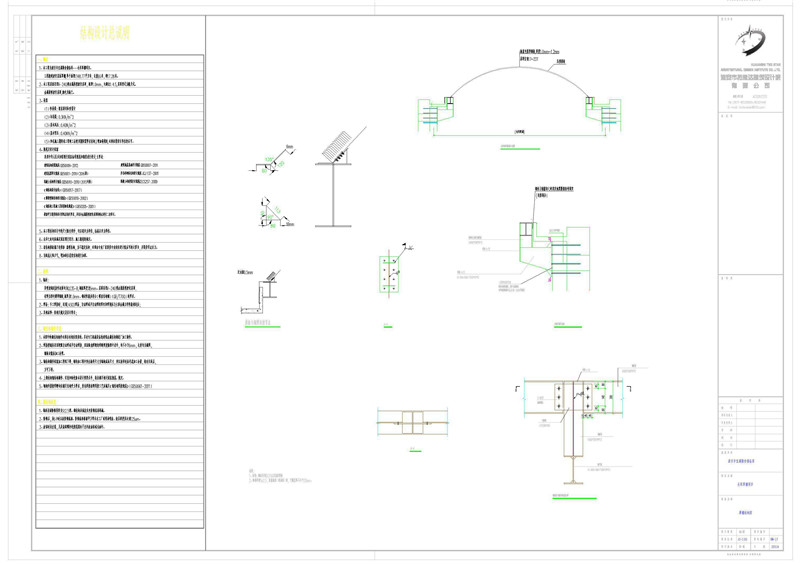

拱形波纹钢屋盖的材料为海蓝色拱形钢板,厚度1.0mm~1.2mm，拱板与钢梁连接节点在图上左下角位置。

钢梁上面放置三角板，上面打三颗螺丝固定住，钢柱与钢檐沟之间用发泡聚胺脂密封填实。

铁板上面清除表面粉刷层，并打毛接触面，化学植筋需满足JGJ145-2004等规定。

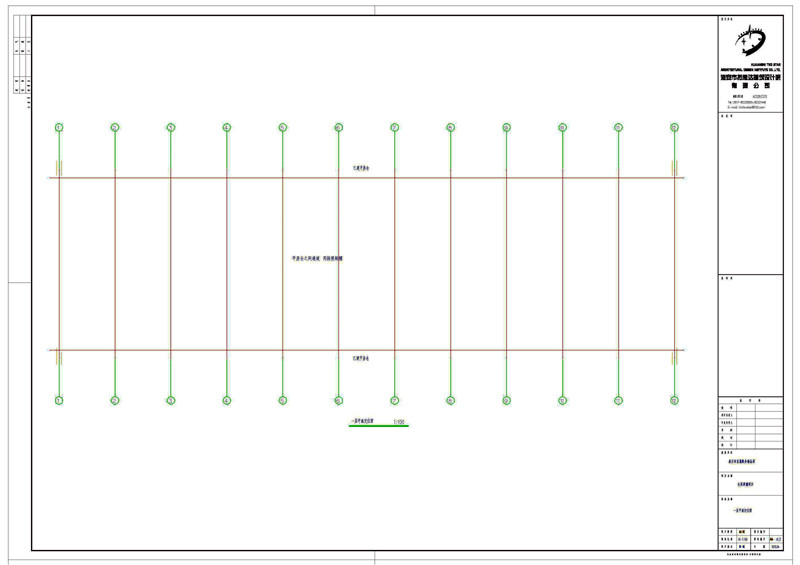

这是屋顶平面布置图，钢结构制作安装：

1、本图中的钢结构构件必须在有相应资质的、具有专门机械设备的建筑金属结构制造厂加工制作。

2、焊接型钢应采用埋弧自动焊或半自动焊接,双面贴角焊缝的焊缝厚度除图中者外,均不小于6mm,长度均为满焊,钢板边缘应加工处理。

3、钢结构制作依据加工图纸下料,钢构加工图中所注板件尺寸为钢构成品尺寸,所以放样时应考虑加工余量,核对无误后,方可下料。

4、上部结构钢结构制作、安装和验收除本设计图要求外,尚应满足相关国家规范、规定。

5、钢构件拼接焊缝均应满足结构受力要求,所有焊接材料焊接工艺应满足《钢结构焊接规范》(GB50661-2011)

钢结构涂装：

1、钢材表面除锈等级为St2.5级。钢结构表面涂灰色防锈底漆两遍。

2、除锈后,应6小时后涂防锈底漆。防锈底漆根据甲方要求在工厂或现场喷涂。涂层厚度应达到125um。

3、涂漆时应注意,凡是高强螺栓连接范围内不允许涂油漆或有油污。

上面就是关于江苏淮安粮库安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
