江苏连云港粮食储备库安装仓间罩棚图纸

拱形屋顶厂家 2023-03-24 22:02:56 图纸图集 845 ℃ 0 评论

今天带大家了解一下江苏连云港粮食储备库安装仓间罩棚图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江苏连云港。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的项目是粮食储备库安装仓间罩棚，跨度是18米，长度是84米，面积是：1512平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

本次施工的跨度是18米，拱高为4米，矢跨比为0.22，使用的板材厚度为，厂家为：上海宝钢。

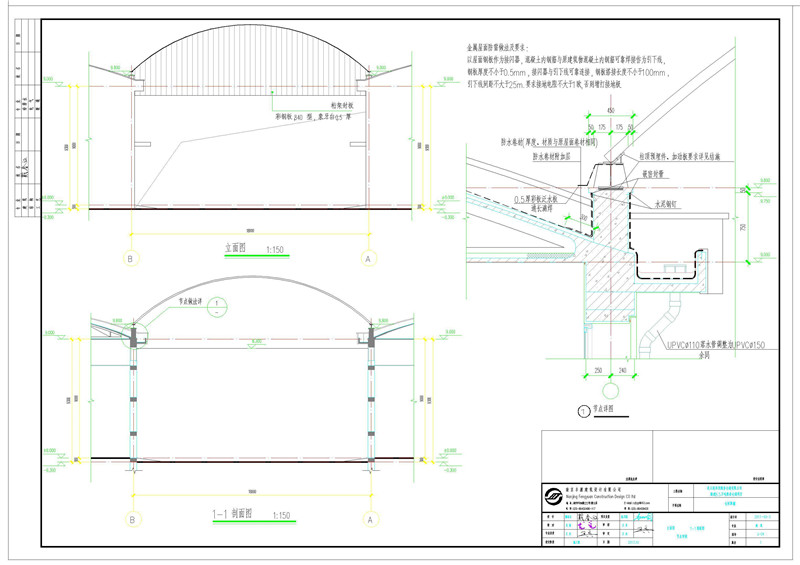

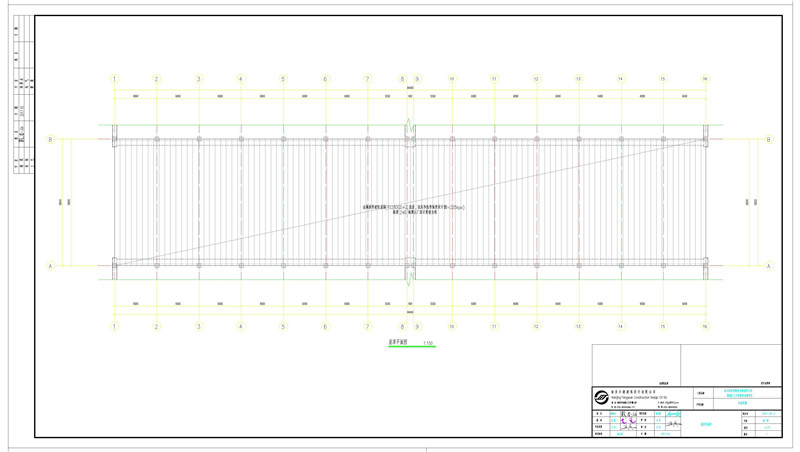

首先这是拱形屋顶的立面图，在拱形屋顶的侧边有桁架封板，山墙采用彩钢板840型型，象牙白0.5mm厚。

拱形屋顶避雷做法：

以屋面钢板作为接闪器，混凝土内钢筋与原建筑物混凝土内钢筋可靠焊接作为引下线，钢板厚度不小于0.5mm，接闪器与引下线可靠连接，钢板搭接长度不小于100mm，引下线间距不大于25m.要求接地电阻不大于1欧,否则增打接地极。

金属拱形波纹屋面(TS280GD+Z,抗拉，抗压和抗弯强度设计值f=235kpa，)板型 240 板厚以厂家计算值为准。

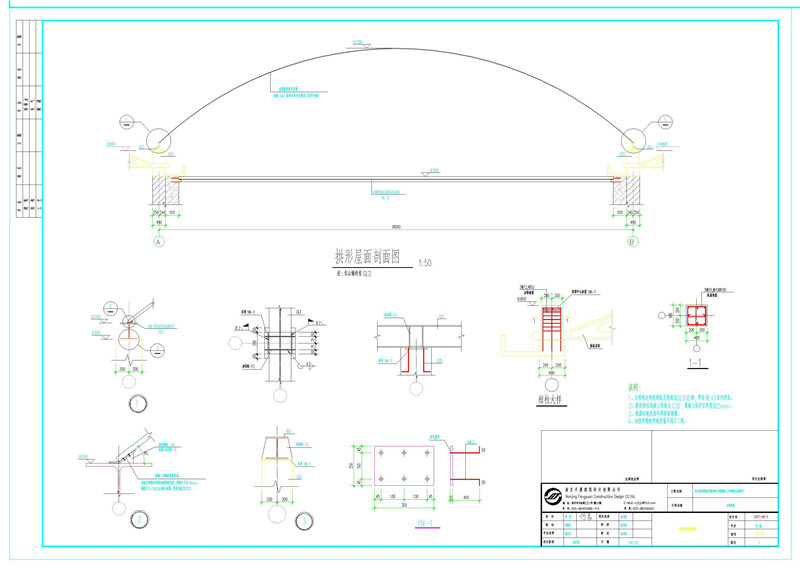

这是拱形屋面剖面图，山梁处金属拱形波纹屋面。金属拱形波纹屋面，板型 240 板厚由具专业资质厂家设计确定。

拱形屋顶的下面放置加劲钢板 -10，每隔1米设置一个，角钢，用钢板弯折而成。角钢与型钢采用两边侧焊缝连接，焊脚尺寸为 6mm。钢板尺寸-160X6通长布置。弯折角度为135%%d。

说明：

1、未特殊注明的钢板及型钢为Q235B钢，焊条为E43系列焊条。

2、新浇短柱混凝土等级为 C30；混凝土保护层厚度为25mm。

3、植筋时避免损坏原拱板钢筋。

4、对接焊缝的焊缝质量不低于二级。

上面就是关于江苏连云港粮食储备库安装仓间罩棚图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
