江苏连云港粮仓安装拱形屋顶施工图

拱形屋顶厂家 2023-03-24 22:27:35 图纸图集 1115 ℃ 0 评论

今天带大家了解一下江苏连云港粮仓安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江苏连云港。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

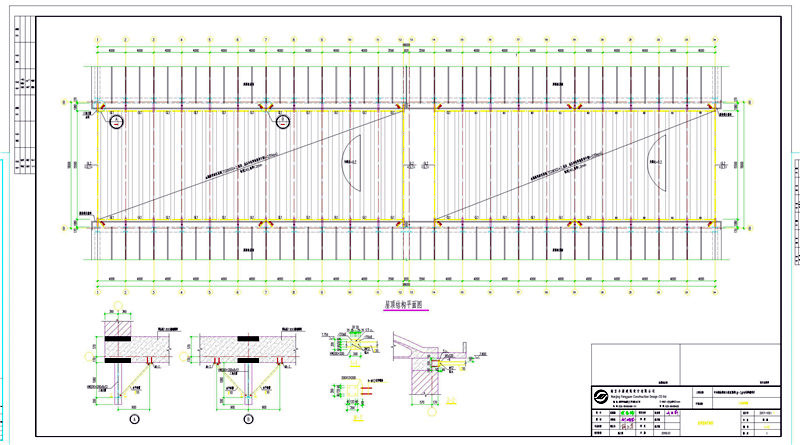

本次施工的建筑粮食储备库之间安装仓间罩棚，跨度是18米，长度是88米，面积是：1584平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

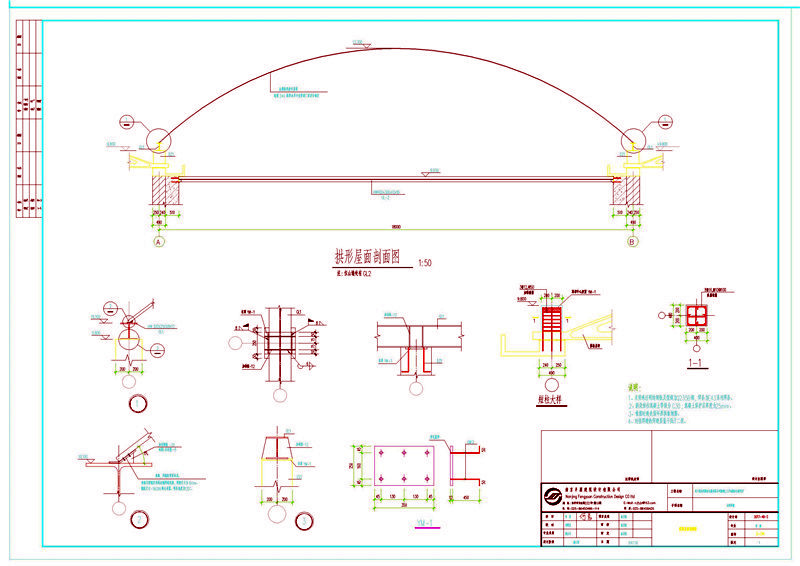

本次施工的跨度是18米，拱高为3.2米，矢跨比为0.18，使用的板材厚度为1.2mm，厂家为：上海宝钢。

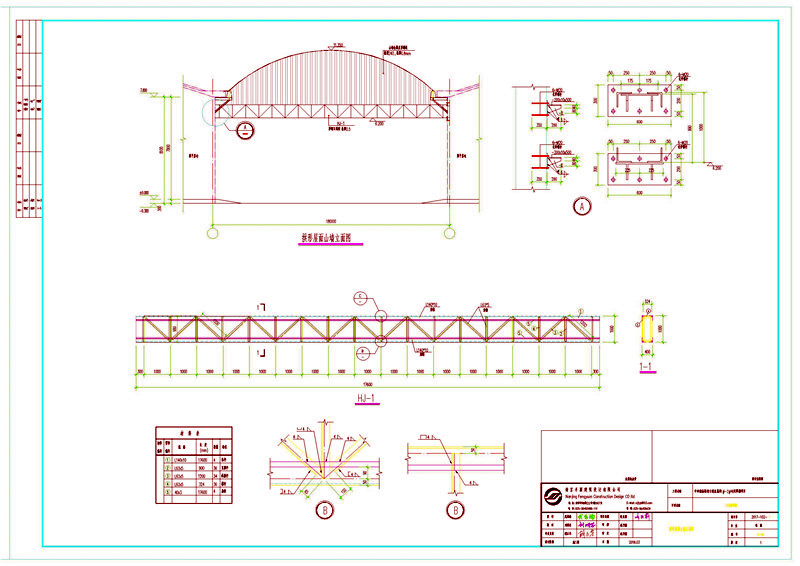

这是拱形屋顶的山墙立面图，山墙金属直形槽板板型240，板厚0.8mm，钢桁架用彩钢瓦饰面，板厚0.5。

钢桁架是使用角钢焊接起来的。

金属拱形波纹屋面(TS280GD+Z,抗拉，抗压和抗弯强度设计值f=235kpa)，板型240,板厚1.2mm

新浇通长檐沟，侧边打水平斜撑。

金属拱形波纹屋面和泛水板，背面使用加劲钢板，使用螺栓将拱形屋顶板和泛水板打在一起。

说明：

1.未特殊注明的钢板及型钢为Q235B钢，焊条为E43系列焊条。

2.埋件施工时应先凿掉粉刷层,方可打化学螺杆，且应避免损坏原有建筑结构钢筋，待施工完后恢复原状。

3.钢构件表面除锈后用两道环氧富锌打底，构件的防火等级按建筑要求处理。

4.图中未注明的角焊缝最小焊脚尺寸为6mm，一律满焊。

5.对接焊缝的焊缝质量不低于二级。

上面就是关于江苏连云港粮仓安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
