南京大学风雨网球场拱形屋顶施工图设计详析

南京大学沙滩排球场改建风雨网球场项目是一个体育设施改造工程。项目采用钢结构框架加金属薄壁拱形屋顶的方案，跨度18米、长度35.5米，总建筑面积639平方米，由江苏杰达钢结构工程有限公司设计施工，施工周期约2天。

工程基本参数

• 施工地点：江苏南京
• 项目类型：沙滩排球场改建风雨网球场
• 跨度：18米
• 长度：35.5米
• 建筑面积：639平方米
• 拱高：3.67米
• 矢跨比：0.2
• 板材厚度：1.0mm
• 钢材来源：上海宝钢
• 施工周期：约2天

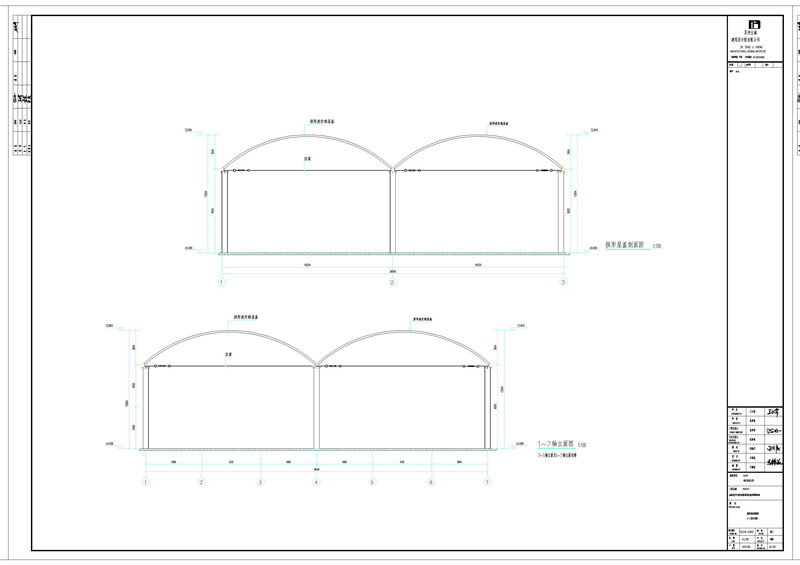

钢柱与屋顶支撑体系

钢柱设计

项目采用高度9米的钢柱设计，为在场地上方提供充足的活动空间。拱形屋顶之间设有拉锁，增强结构的整体刚度和抗风能力。

功能优势

这种拱形屋顶结构设计使得即使在下雨天气，运动员和观众也能在场地安全进行网球运动，有效保护了体育设施的使用效率。

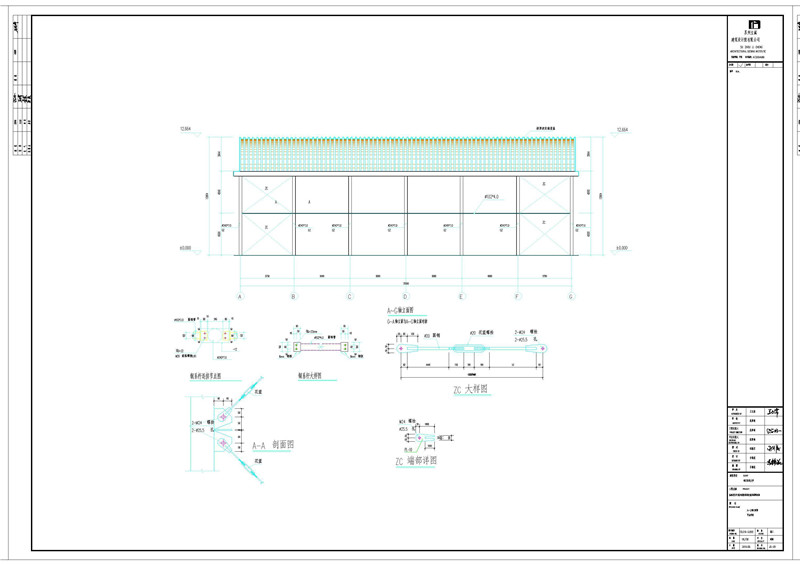

柱间支撑与连接

柱间支撑配置

拱形屋顶的钢柱之间设置柱间支撑，采用如下方案：

• 20mm花篮螺栓与20mm钢柱配合
• 花篮螺栓可调节，便于现场微调
• 提高柱间的侧向刚度

端头孔设置

端头同样设置了螺栓和孔，确保两端支撑的对称性和可靠性。这种对称化的设计便于安装、拆卸和后期维护。

吊挂与拉索系统

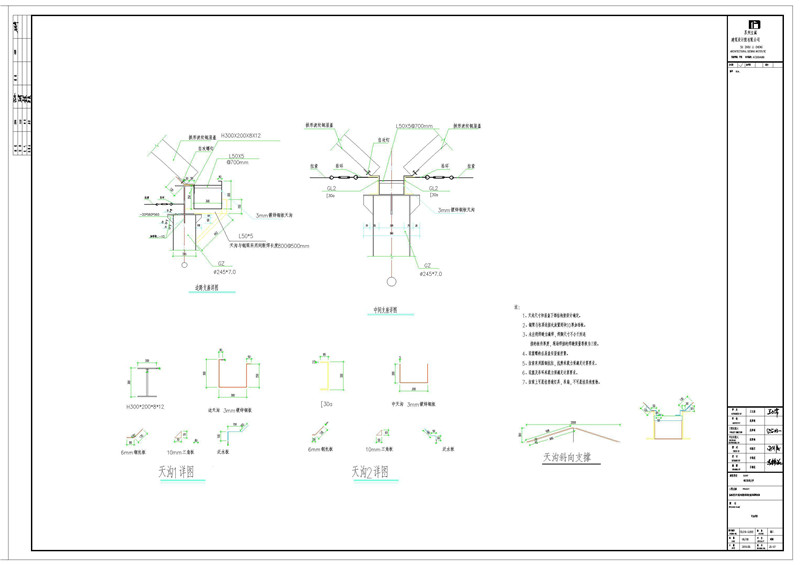

设计要点与规范

• 天沟尺寸和屋盖下部结构按设计确定
• 钢梁与柱顶连接处放置两块10mm厚加劲板
• 未注明焊缝为满焊，焊脚尺寸不小于所连接板件厚度
• 现场焊接的焊缝质量等级为三级
• 花篮螺栓在屋盖安装前拧紧

拉索与吊索安全要求

拉索与吊环

• 拉索采用圆钢，抗拉、抗剪承载力须满足计算要求
• 花篮及吊环承载力须满足计算要求
• 拉索上可悬挂普通灯具、吊扇，不可悬挂其他重物

常见问题

什么是拉锁，它的作用是什么？

拉锁是连接相邻屋顶段的构件，增强屋顶板间的协作作用，防止单块屋顶被风吹掀起，同时提高整体结构的侧向刚度。

花篮螺栓为什么需要在安装前拧紧？

花篮螺栓是调节型连接件，如果安装后再拧紧，可能造成柱间支撑位置偏差。提前拧紧可以确保几何尺寸准确，便于上部屋顶的安装。

为什么拉索上只能悬挂轻物？

拉索的主要功能是提高结构的侧向刚度，承载能力有限。悬挂重物会改变拉索的内力分布，可能导致结构失稳或局部破坏。

小结

南京大学风雨网球场项目充分体现了现代体育设施的实用性与舒适性。江苏杰达钢结构工程有限公司通过合理的拱形屋顶设计、完善的柱间支撑和拉索系统，为师生运动员创造了全天候的体育运动环境，提升了设施的综合利用价值。
