南京江浦粮储库仓间罩棚钢结构施工设计

南京江浦粮储库仓间罩棚项目采用钢结构框架加金属薄壁拱形屋顶的复合系统。工程规模跨度16米、长度60米，建筑面积960平方米，由江苏杰达钢结构工程有限公司承建，施工周期约3天。

项目设计参数

• 施工地点：江苏南京江浦
• 跨度：16米
• 长度：60米
• 建筑面积：960平方米
• 拱高：3.5米
• 矢跨比：0.22
• 板材厚度：1.0mm
• 钢材来源：上海宝钢
• 施工周期：约3天

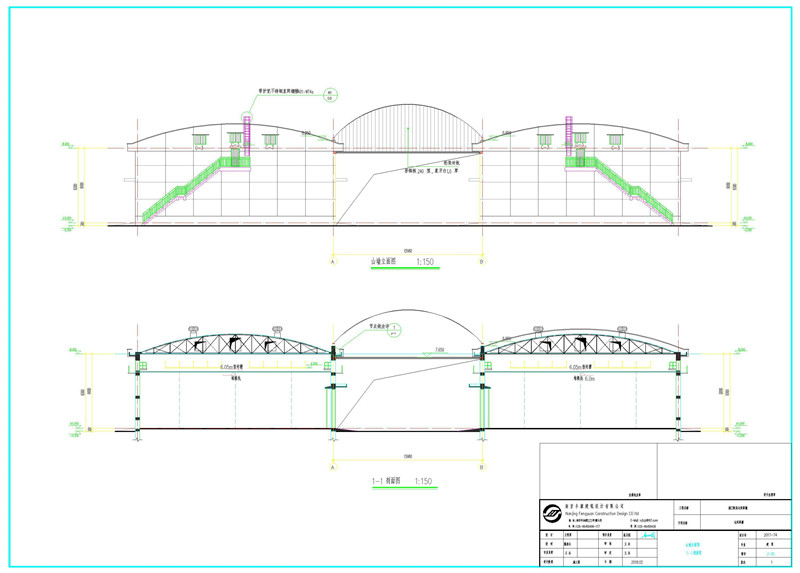

拱形屋顶立面与剖面设计

山墙与防护

房屋侧面带有护笼不锈钢直爬钢梯，方便维护人员进行日常检查和维修。拱形屋顶侧面配置桁架封板，采用彩钢板240型、象牙白色，既保证了结构强度，又优化了视觉效果。

拱形屋面材料与规格

金属拱形波纹屋面采用TS280GD+Z规格，具体参数为：

• 抗拉强度设计值：f=235kpa
• 抗压强度设计值：f=235kpa
• 抗弯强度设计值：f=235kpa
• 板型：240型
• 板厚：1.0mm

立柱与预埋件设计

立柱布置与固定

项目每隔约6米打一根立柱。钢梁和平房仓角柱采用预埋件固定方式，预埋件上有6个孔眼，便于多点连接。施工注意事项：

• 施工前先凿掉粉刷层，方可打化学螺栓
• 避免破坏原有建筑结构钢筋
• 施工完后应恢复原有粉刷层

屋面支撑系统

加劲板与焊接

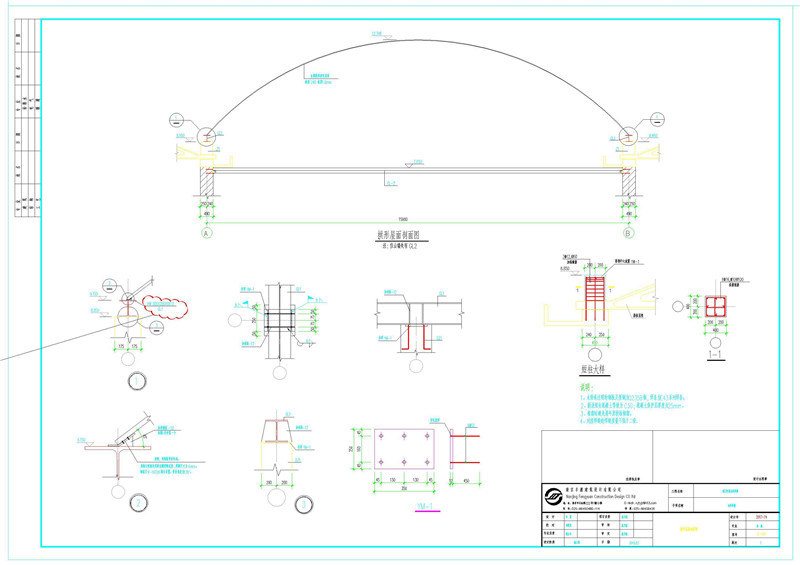

拱形屋面剖面图显示，加劲板每隔1米设置一个。角钢由钢板弯折而成，与型钢采用两边侧焊缝连接，焊脚尺寸为6mm。钢板规格为160×6，通长布置，弯折角度为135°。

结构稳定性

这种密集的加劲板布置和焊接设计，能有效防止屋面板在长期使用中的变形，确保长期结构稳定性和安全性。

常见问题

为什么需要护笼钢梯？

护笼钢梯为维护人员提供安全的爬升通道。粮库屋顶需要定期清洁和检查，钢梯确保作业人员的安全，是现代工业建筑的标准配置。

化学螺栓与普通膨胀螺栓有何区别？

化学螺栓采用化学胶粘剂固定，锚固深度深、承载能力强，特别适合用于混凝土等脆性材料。而膨胀螺栓是机械方式，锚固力相对较小。

为什么加劲板要每隔1米设置？

拱形屋面在长期使用中会受到风荷载和自重压力。密集的加劲板设置能有效分散应力，防止局部凹陷或变形，是确保使用寿命的关键设计。

小结

南京江浦粮储库仓间罩棚项目展现了钢结构在仓储建筑中的综合应用。江苏杰达钢结构工程有限公司通过精细的设计、严格的施工规范和完善的维护配置，为粮库提供了安全、耐久、易维护的拱形屋顶解决方案。
