南通丁堰购物公司仓间罩棚钢结构施工指南

南通丁堰购物公司仓间罩棚项目采用钢结构框架加金属薄壁拱形屋顶的设计方案。工程规模跨度15米、长度84米，建筑面积1260平方米，由江苏杰达钢结构工程有限公司承建，施工周期约4天。

工程核心参数

• 施工地点：江苏南通丁堰
• 跨度：15米
• 长度：84米
• 建筑面积：1260平方米
• 拱高：3米
• 矢跨比：0.2
• 板材厚度：0.8mm
• 钢材来源：上海宝钢
• 施工周期：约4天

山墙与屋面边缘设计

山墙板配置

山墙金属直形槽板采用240型、厚度0.8mm。下方有钢梁支撑，屋面瓦余料采用1.0mm厚钢板折弯，内外包边尺寸为80mm×100mm，形成完整的边界保护。

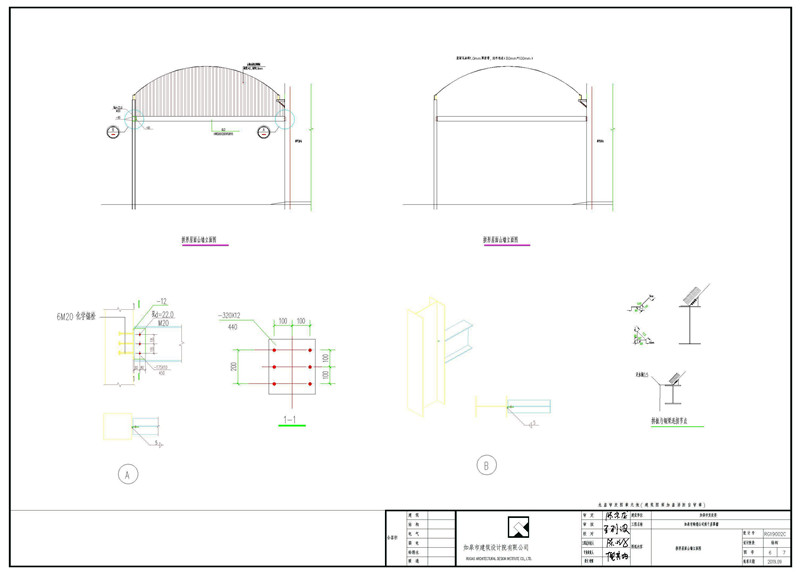

拱板与梁的连接

拱板与钢梁连接处下面设有加劲板，采用螺栓打在一起的方式，既确保连接强度，又便于后期调整和维修。

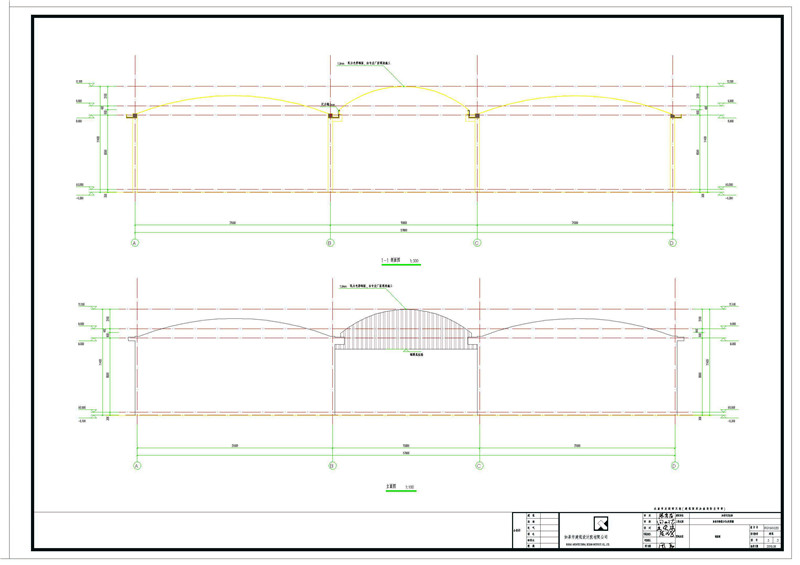

拱形屋顶立视结构

钢结构制作与安装规范

项目钢结构的制作和安装严格遵循国家规范，主要要点如下：

• 按照《钢结构工程施工及验收规范》GB50205进行施工
• 所用钢结构及连接材料必须具有材料力学性能和化学成分合格证明
• 工地安装焊接焊缝两侧30～50mm范围暂不涂刷油漆
• 施焊完毕后进行质量检查，经合格认可并填写质检证明后，方可进行涂装

钢构件出厂与质量管理

出厂文件要求

钢构件出厂时，厂方应提交产品合格证明，包含：

• 变更施工图的文件
• 钢材、连接材料及涂装材料质量证明书和试验报告
• 梁柱制作质量检查验收记录
• 预拼装记录
• 构件及零配件发运清单

焊接与涂装工艺

焊接要求

• 对接焊缝应采用全熔透焊缝
• 焊缝质量等级按二级检验
• 焊接H型钢的翼缘板和腹板拼接焊缝应相互错开
• 翼缘板只允许在长度方向拼接

涂装体系

• 门式刚架除锈等级为Sa2.5级
• 防腐蚀涂料应与除锈等级相匹配
• 涂层分为底漆、中间漆和面漆三道
• 第一道防锈漆必须在除锈后4小时内进行
• 涂层干漆膜总厚度室内为125μm

冷弯薄壁型钢与高强螺栓

冷弯薄壁型钢

冷弯薄壁型钢檩条和墙梁宜采用热浸镀锌的带钢加工而成，镀锌量为250～275g/m²，能有效提高耐腐蚀性能。

高强度螺栓检验

高强度螺栓设计要求的强度级别进厂后在施工前应进行检验和复验，合格后才能进行安装。检验内容包括：

• 10.9级高强螺栓硬度不允许超过上限
• 必须按批保证扭矩系数供货
• 连接副的扭矩系数标准偏差应小于0.010
• 检验摩擦面抗滑移系数能否达到设计要求
• 试验值低于设计值时，摩擦面需重新处理

拉索与吊挂系统

拉索配置

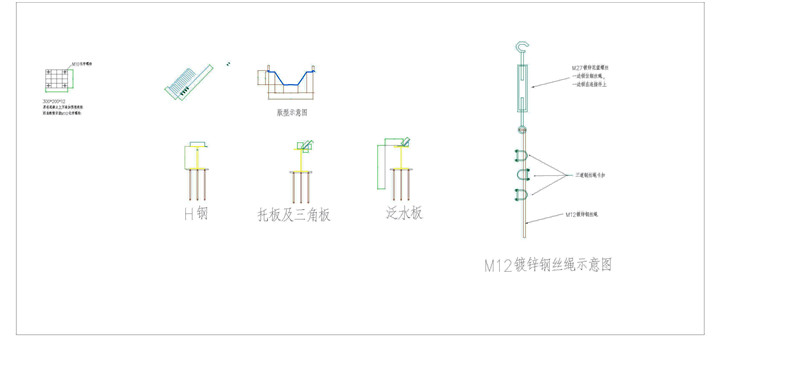

项目采用M12镀锌钢丝绳，由M27镀锌花篮螺栓一边锁住钢丝绳，一边锁在连接件上，形成可调节的拉锚系统。

H钢支撑

H钢上面配置钢托板、三角板以及泛水板，形成完整的屋盖支撑系统。

常见问题

为什么焊缝两侧要暂不涂漆？

焊接后的焊缝表面会产生焊渣和氧化皮。暂不涂漆可以让焊缝冷却，便于质量检查和打磨处理。等焊缝被认可后再涂漆，能提高涂层的附着力和防锈效果。

高强螺栓为什么要检验扭矩系数？

扭矩系数（K值）决定了螺栓的预紧力。同一厂家同一批次的螺栓，K值应该相近。如果偏差过大，会导致预紧力不均，影响连接的可靠性和安全性。

热浸镀锌型钢有什么优势？

热浸镀锌能形成连续的锌层保护，相比喷涂防锈漆，镀锌的耐腐蚀寿命更长（可达30～50年），特别适合长期受风雨侵蚀的外露构件。

小结

南通丁堰购物公司仓间罩棚项目汇聚了现代钢结构工程的多项关键技术，从严格的制造工艺、精细的焊接控制、科学的防护体系到可靠的拉锚系统，每一个环节都体现了工程的专业性。江苏杰达钢结构工程有限公司以高标准的质量管理和完善的技术规范，为购物公司提供了经久耐用的仓储覆盖方案。
