江苏宿迁泗洪粮库安装拱形屋顶施工图

拱形屋顶厂家 2023-03-24 23:33:56 图纸图集 1135 ℃ 0 评论

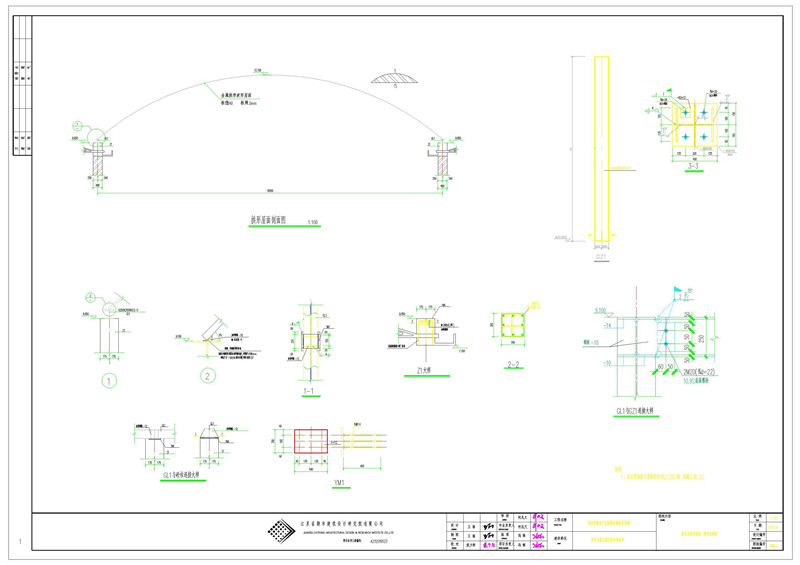

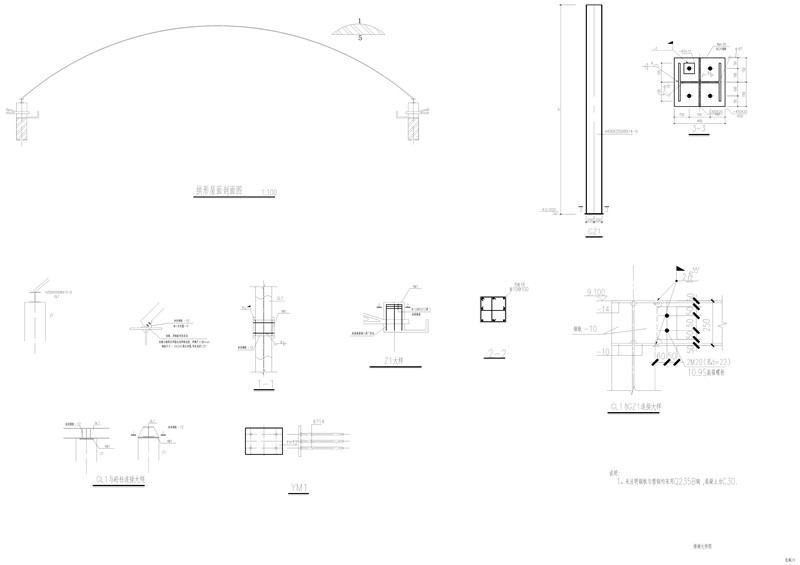

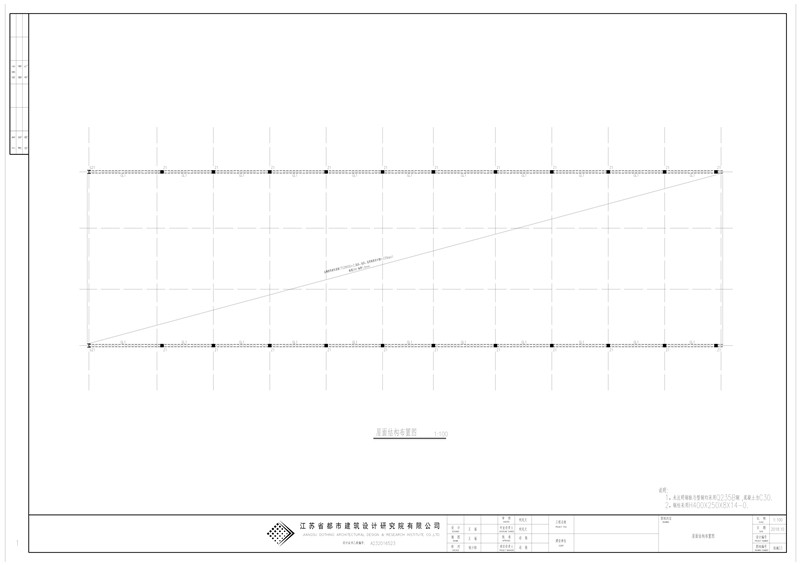

今天带大家了解一下江苏宿迁泗洪粮库安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江苏宿迁泗洪。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是18米，长度是60.48米，面积是：1089平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是18米，拱高为3.6米，矢跨比为0.2，使用的板材厚度为1.0mm，厂家为：上海宝钢。

拱形屋顶板和天沟的连接处，加劲钢板 -10，每一米设置一个。

角钢与钢梁采用围边角焊缝连接，焊脚尺寸为6mm，钢板尺寸 -160X6通长布置,弯折角度135°。

金属拱形波纹屋面(TS280GD+Z,抗拉、抗压、抗弯强度设计值f=235kpa)，板型240 板厚1.0mm。

标注：

1、未注明钢板与型钢均采用Q235B钢 ,混凝土为C30。

2、钢柱采用H400X250X8X14-0。

防锈.涂装、防火的要求为：

1.钢结构除锈,手工除锈达到st2.0级,喷砂除锈达到Sa2.5级。

2.除锈后的构件应及时涂刷二遍防锈底漆,最终厚度≥60um,面漆由业主定。

3.檩条应采用热镀锌带钢压制而成的檩条。

4.除锈及涂装工程质量应符合GB50205的规定。

5.钢结构的防火应符合现行国标《建筑设计防火规范》GBJ16的要求。防火涂料的性能、涂层厚度及质量要求应符合现行国家标准《钢结构防火涂料》GB14907和现行国家标准《钢结构防火涂料应用技术》CECS24的规定。

上面就是关于江苏宿迁泗洪粮库安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
