泗阳粮库仓间罩棚施工图与钢结构设计

宿迁泗阳粮库仓间罩棚项目采用钢结构框架加金属薄壁拱形屋顶的组合方案。工程规模跨度16米、长度50米，建筑面积800平方米，由江苏杰达钢结构工程有限公司设计施工，施工周期约3天。

工程设计参数

• 施工地点：江苏宿迁泗阳
• 跨度：16米
• 长度：50米
• 建筑面积：800平方米
• 拱高：3.4米
• 矢跨比：0.21
• 板材厚度：1.2mm
• 钢材来源：上海宝钢
• 施工周期：约3天

山墙与桁架设计

山墙板配置

山墙金属直形槽板采用240型、厚度0.8mm，提供有效的侧向封闭和风压防护。

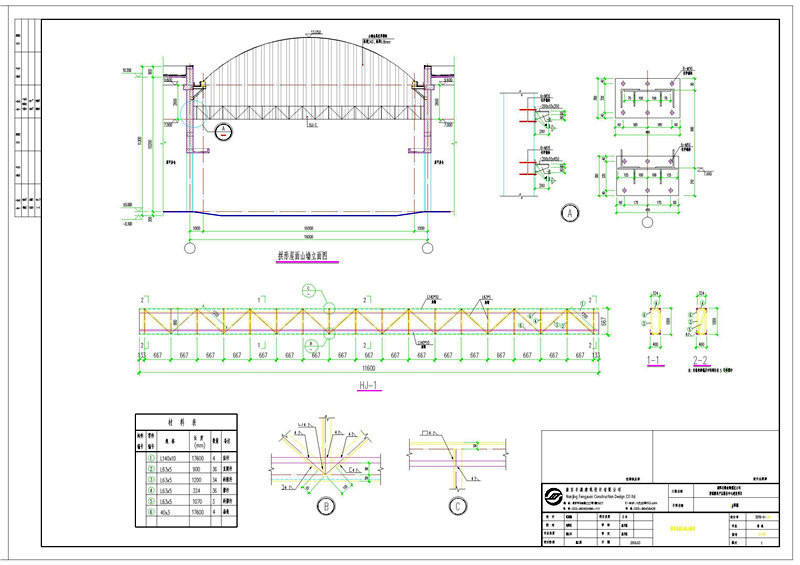

桁架结构

山墙端安装钢桁架。桁架由直杆组成，一般具有三角形单元的平面或空间结构。桁架杆件主要承受轴向拉力或压力，从而能充分利用材料的强度。在跨度较大的工程中，桁架相比实腹梁能节省材料、减轻自重并增大刚度。

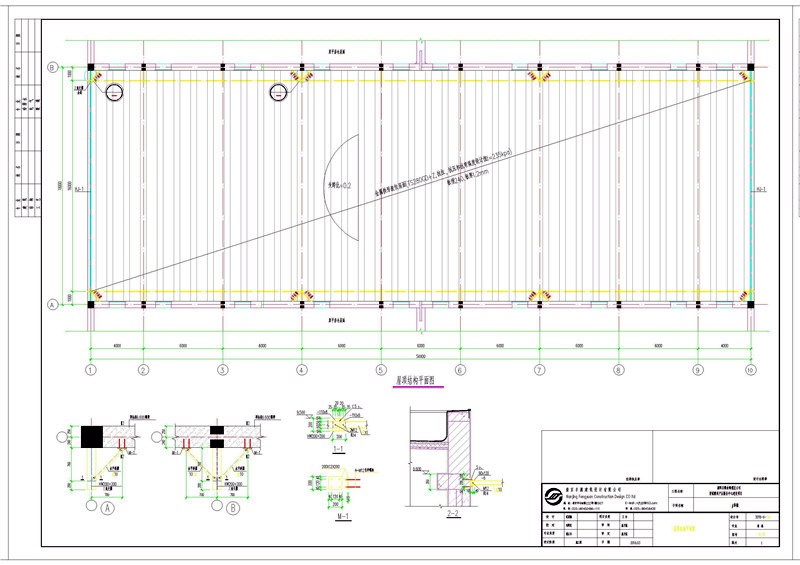

拱形屋面材料与规格

金属拱形波纹屋面采用TS280GD+Z规格，性能参数如下：

• 抗拉强度设计值：f=235kpa
• 抗压强度设计值：f=235kpa
• 抗弯强度设计值：f=235kpa
• 板型：240型
• 板厚：1.2mm

天沟与防护设计

水平斜撑的作用

天沟端打水平斜撑，用于稳固天沟。斜撑能有效防止下大雨时天沟被压垮导致的积水溢出和结构破坏。这是确保长期安全运营的重要设计环节。

屋顶连接系统

螺栓连接方案

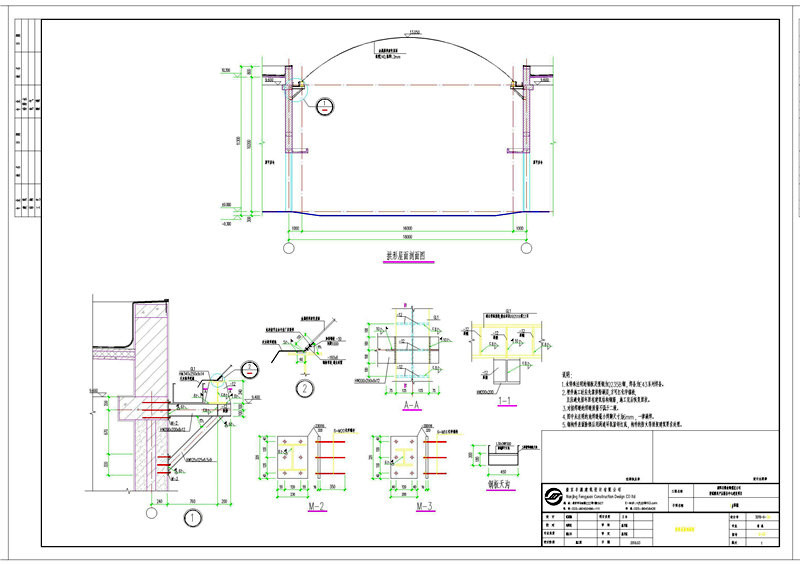

拱形屋顶剖视图显示，金属拱形波纹屋面和泛水板以及加劲钢板用螺栓打在一起。这种连接方式具有以下优势：

• 装卸快速方便
• 连接强度可靠
• 后期易于维修和局部更换

H钢与化学螺栓

H钢打在山墙端，用化学螺栓打在一起。化学螺栓提供牢固的锚固，确保H钢与原有建筑结构的稳定连接。

常见问题

桁架结构相比梁结构有什么优势？

桁架结构通过三角形单元的设计，使得几何形状本身就具有高刚度。杆件主要承受轴向力，应力分布更均匀。相比等强度的梁结构，桁架可以用更少的材料达到相同的承载能力，是经济高效的选择。

为什么要在天沟端打水平斜撑？

天沟在雨季会承受大量积水的压力。水平斜撑能将这些侧向压力有效地传递到建筑主体，防止天沟变形、扭曲或坍塌，特别在多雨地区是必要的设计环节。

螺栓连接和焊接有何区别？

螺栓连接可装卸、易维修，但连接处的应力集中度相对较高。焊接连接强度更高，但不可拆卸，若出现问题需要返工。两种连接方式各有优缺点，根据工程需求选择。

化学螺栓与膨胀螺栓有何不同？

化学螺栓采用特殊的化学胶粘剂，锚固深度可以较深，承载力更强，特别适合在混凝土等材料上进行深度锚固。膨胀螺栓是机械原理，锚固力相对较小，适合轻负荷场景。

小结

泗阳粮库仓间罩棚项目充分展现了现代钢结构的多种连接方式和防护技术。江苏杰达钢结构工程有限公司通过合理的桁架设计、精心的屋面接缝处理和完善的水沟防护方案，为粮库提供了安全、耐用、易维护的仓储建筑覆盖解决方案。
