姜堰粮库仓间罩棚施工设计与技术说明

泰州姜堰粮库仓间罩棚项目采用钢结构框架加金属薄壁拱形屋顶的设计方案。工程规模跨度16.35米、长度52米，建筑面积850平方米，由江苏杰达钢结构工程有限公司承建，施工周期约3天。

工程基本参数

• 施工地点：江苏泰州姜堰
• 跨度：16.35米
• 长度：52米
• 建筑面积：850平方米
• 拱高：2.8米
• 矢跨比：0.18
• 板材厚度：1.2mm
• 钢材来源：上海宝钢
• 施工周期：约3天

周边仓库与屋顶系统

两边房屋顶棚设计

仓间罩棚两边的房屋也采用拱形屋顶设计，采用金属拱形波纹屋面(TS280GD+Z规格)，具体参数为：

• 抗拉强度设计值：f=235kpa
• 抗压强度设计值：f=235kpa
• 抗弯强度设计值：f=235kpa
• 板型：240型
• 板厚：1.2mm

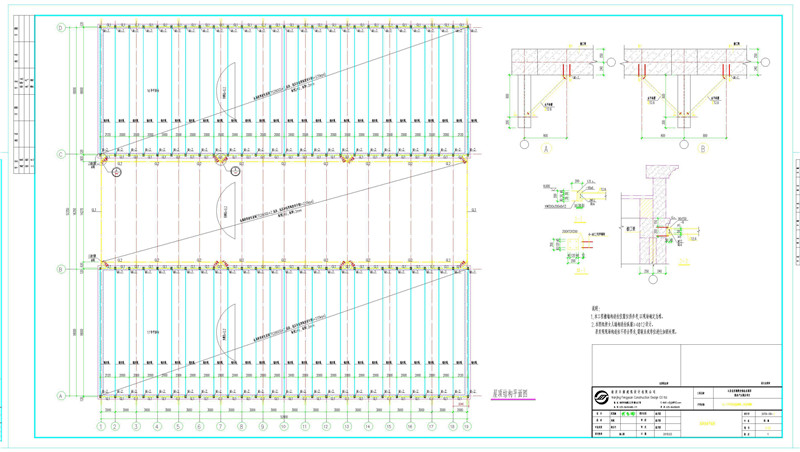

斜撑支撑体系

在两边房屋下都打了水平斜撑，这种支撑配置能有效：

• 增强侧向刚度
• 防止屋顶在风压下的侧向变形
• 提高整体结构的稳定性

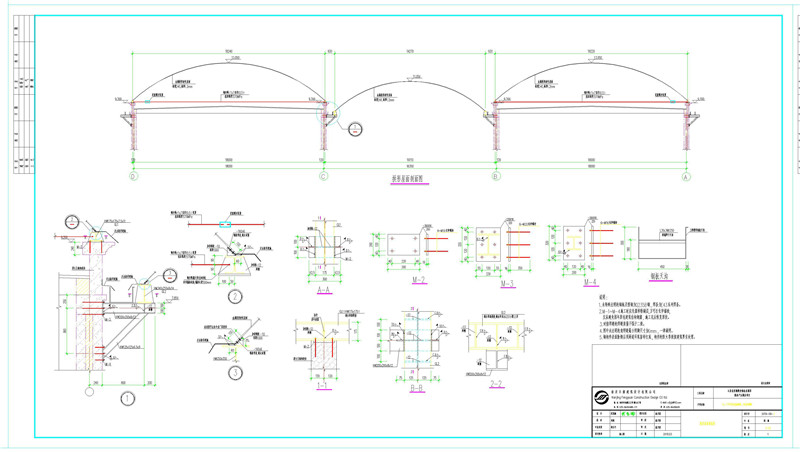

拱形屋顶剖视与连接

屋顶板与泛水板连接

拱形屋顶剖视图显示，拱形屋顶板、泛水板以及加劲板都用螺栓打在一起。这种螺栓连接方式具有以下特点：

• 连接可靠，应力分散均匀
• 装卸方便，易于后期维修和更换
• 施工速度快，降低施工周期

工字钢与天沟融合

工字钢下面也打进天沟里，确保屋面和天沟的有机结合。同时，加劲板和H钢焊接在一起，形成坚固的支撑框架。

山墙与天沟设计

山墙板配置

山墙金属直形槽板采用240型、厚度0.8mm，提供有效的侧向封闭和防风功能。

天沟高度与排水设计

值得注意的是，平房仓的高度比中间罩棚的高度高。但两端都设有天沟，所以下雨时落水都落在天沟里面，通过设计好的落水管排出，防止水流溅出或积留在其他区域。

钢梁规格

罩棚下面有钢梁支撑，钢梁尺寸为HM390×300×10×16，提供足够的承载能力和整体刚度。

常见问题

为什么两边房屋也要用拱形屋顶？

拱形屋顶相比平屋顶有多个优势：承载效率高、跨度利用率好、降水快速排除、美观度高。在粮库这类对防护要求严格的建筑中，采用统一的拱形设计能保证整体外观和性能的一致性。

平房仓比罩棚高有什么设计意图？

这种设计可以让中间的罩棚成为"天然低处"，雨水优先汇聚到罩棚的天沟中，而平房仓屋顶的雨水也会流向周边天沟，形成完整的排水系统。这样能防止积水停留在任何一个单一区域，提高防水效果。

工字钢为什么要"打进"天沟？

将工字钢下端和天沟形成有机连接，能加强天沟的纵向刚度和连续性。如果只是简单地坐在天沟上，可能导致天沟局部受压过大而变形。"打进"的连接方式能让荷载更均匀地分布到整条天沟上。

钢梁尺寸HM390×300×10×16代表什么？

这是H型钢的规格表示：腹板高度390mm、翼缘宽度300mm、腹板厚度10mm、翼缘厚度16mm。这样的大规格H钢能在16.35米跨度上提供充足的承载能力和结构刚度。

小结

姜堰粮库仓间罩棚项目充分体现了现代粮库建筑设计的细致与专业。从统一的拱形屋顶设计、精心的高度错差利用、完善的排水系统，到可靠的螺栓连接工艺，每一个设计细节都在为粮库的长期安全运营和高效防护服务。江苏杰达钢结构工程有限公司凭借丰富的工程经验，为泰州粮库提供了融实用性和可靠性于一身的钢结构解决方案。
