今天又是新的一天了，位于湖北襄阳的某化工车库需要安装跨度为27.5米的拱形屋顶，今天杰达钢构技术员胡子豪先生来带大家了解一下。

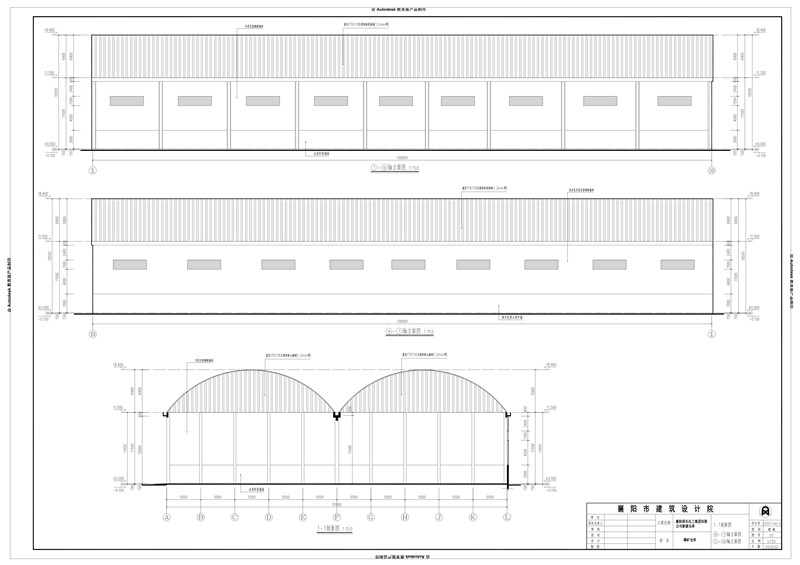

这是拱形屋顶的立面图和剖面图，可见它的长度为100米，跨度为27.5米。总面积为2750平方米。我们杰达专业团队施工大约需要9天即可完成。
这张拱形屋顶是属于连跨拱，中间的立柱承受两个拱脚的重量。

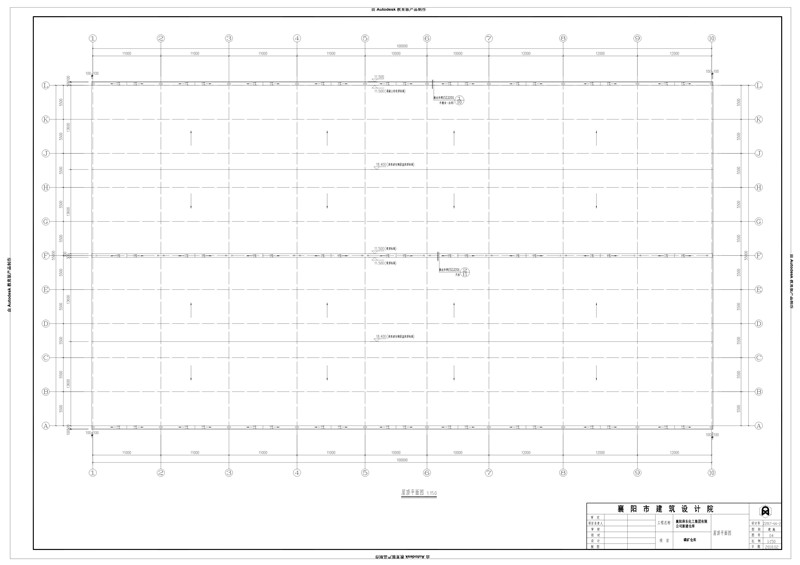

这是拱形屋顶的屋顶平面图，钢材的型号为蓝色YT6118压型拱板屋面板（1.2mm厚）。
拱形屋顶标高18.4米，梁顶高11.5米，中间就是天沟。

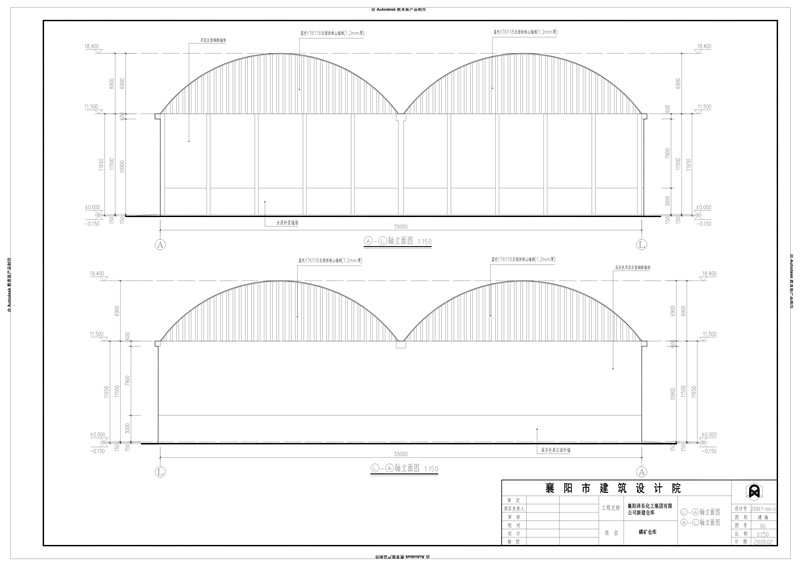

这是连拱的立面图，外墙刷漆采用深灰色真石涂外墙。
拱高6.9米，跨度27.5米，矢跨比为2.4，两边天沟部分用来排水。
这就是拱形屋顶的介绍，如果你也需要安装施工有关于这方面的工程，可以联系我们！
