双拱厂房屋顶防火岩棉与排水系统设计

工业厂房的双拱屋顶设计需要兼顾建筑美观、结构安全、防火保温、排水防潮等多重功能。双拱结构通过两个相邻拱跨的并联组合，既提供了开阔的内部空间，又能通过中间天沟实现灵活的功能分区。

工程概况

本工程位于湖北宜昌，是一座现代工业厂房的屋面工程。设计采用两座相邻的拱形屋顶，拱脚在共用的中间立柱上，实现了结构的紧凑和施工的便利。拱高设定为5米，上方采光带高度为0.6米，采用拱形波纹钢屋盖结构，下部采用V形支撑钢结构。

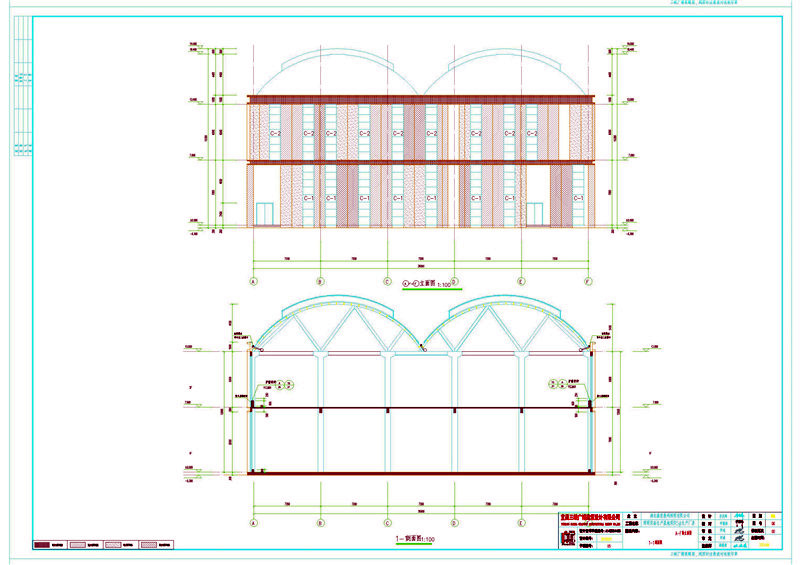

几何尺寸与结构体系

双拱结构的主要参数

• 拱形屋顶数量：两座
• 拱高：5米
• 采光带高度：0.6米
• 屋面类型：拱形波纹钢屋盖
• 支撑方式：V形支撑钢结构

墙身构造与防火设计

防火岩棉系统

• 安装位置：墙身内侧（承重墙与屋面板之间）
• 防火岩棉厚度：根据防火等级确定（一般50-100mm）
• 防火等级：A级不燃，完全阻断火焰传播
• 隔热性能：导热系数低，有效降低室内温度

防火岩棉在墙身内侧加装，一方面提高建筑的耐火等级，另一方面增强保温隔热效果，改善室内工作环境。

轻钢龙骨与二次装修

• 龙骨材料：镀锌轻钢龙骨，防腐性能好
• 装修方案：由铝塑板厂家负责二次装修设计
• 灵活性：龙骨系统可适应后期装修改造

排水与防潮系统

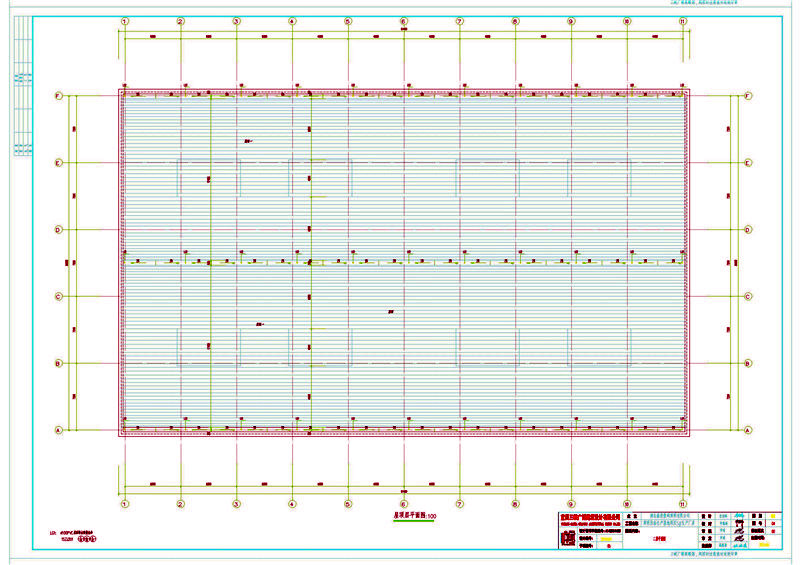

天沟与落水管设计

• 基础间距：每个间距为6米
• 排水口设置：每隔6米在天沟内设置一个排水口
• 落水管规格：PVC管，外径100mm
• 防水做法：根据水施图纸进行细部设计

天沟的排水口分布均匀，确保大雨时积水能够及时排出，减少屋顶积水对防水的压力。

屋面排水系统的优势

• 多点分散排水：避免单点排水压力过大
• 重力自流：利用屋面坡度和天沟坡度，使雨水自然流向排水口
• 定期维护：每个排水口下方可设置检修井，便于清理维护

拱形屋盖结构性能

结构优势

• 大跨度无梁空间：提供开阔的厂房内部，便于生产流程布置
• 外观美观：拱形轮廓流畅，体现现代建筑风格
• 承载能力强：拱形结构天然具有高刚度，能承受风荷载和积雪
• 使用寿命长：结构稳定性好，维护成本低

常见问题

防火岩棉与采光带如何协调？

采光带位置需预留通道，防火岩棉绕采光带周边安装，确保采光带的防水和隔热功能。

100mm间距的排水口是否过于密集？

6米间距的排水口对大多数工业厂房是合理的配置，可根据屋面坡度和年均降雨量进行优化。

双拱中间的立柱如何处理荷载？

中间立柱同时承受左右两座拱脚的压力，设计时需进行精确的力学计算，确保立柱的截面和钢筋配置满足要求。

小结

工业厂房的双拱屋顶设计是一个综合的系统工程，涉及结构安全、防火保温、排水防潮、美观实用等多个方面。江苏杰达钢结构工程有限公司在工业厂房领域经验丰富，通过精细的设计方案、严格的施工管理、完善的质量控制，为客户打造安全可靠、舒适高效的生产空间。
