湖北宜昌某红木场安装拱形屋顶施工图

拱形屋顶厂家 2023-04-10 10:50:59 图纸图集 1125 ℃ 0 评论

湖北宜昌一家红木场安装拱形屋顶图纸，首先红木是不能淋到雨水的要保持干燥，其次要室内通风不能有太多蚁虫。

今天杰达钢构技术员胡子豪带大家来看一下这份图纸。

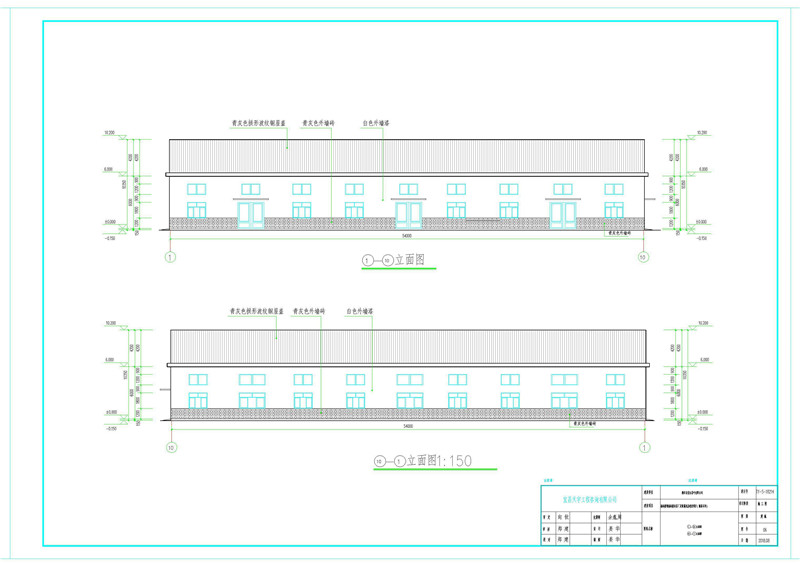

这是拱形屋顶的南北立面图和一张剖视图，在这张图上我们可以看出跨度为18米。

山墙为金属山墙0.9mm厚青灰色，下面墙砖的颜色为青灰色外墙砖。

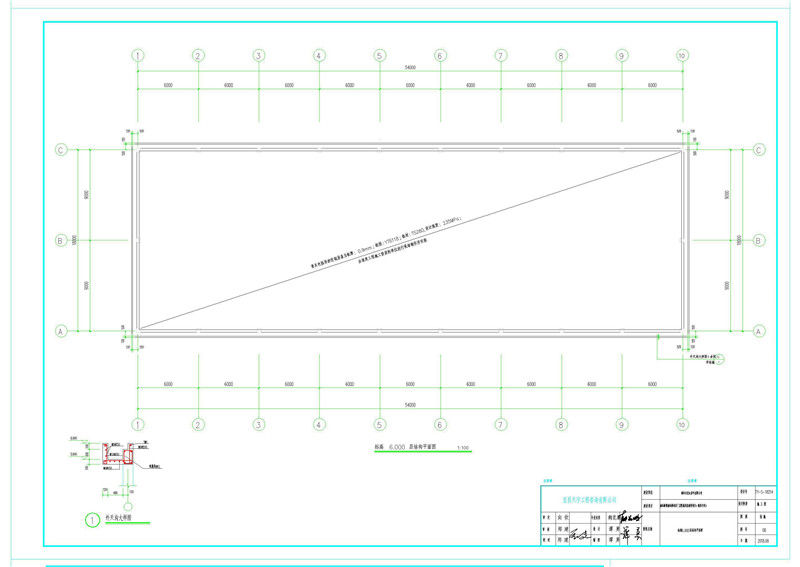

这是结构平面图，钢板为青灰色拱形波纹钢屋盖为板厚： 0.9mm；板型：YT6118；板材：TS280,设计强度： 235MPa。由该类工程施工资质的单位进行现场制作并安装。

每隔6米打一根立柱，总长度54米。面积是972平方米。

这是拱形屋顶的立面图，拱高为4.2米，矢跨比为0.23。

注意在山墙安装的时候应该：

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、起吊在地面用等离子切割机切割成型的山墙小单元板

b、山墙板就位后,下端用自攻螺钉将拱脚栓接于连接角钢上;上端用自攻钉将拱脚栓接于山墙小檐板上;

2、基层与突出屋面结构(女儿墙、天沟、檐口)等转角处水泥砂浆粉。

3、屋面排水组织见屋面平面图,外排雨水斗、雨水管采用防攀阻燃150型UPVC排水管,并延伸至排水沟内;

4、屋面落水均采用防攀阻燃150型UPVC排水管,立管采用后再做粉刷,粉20厚水泥砂浆。排水管位置及做法详图,白色立管每3M设伸缩节一个,接头必须严密、牢固,能经受水压冲击。建筑四周均做700宽70厚素混凝土散水坡面,撒纯水泥随捣随抹光

5、屋面排水沟、雨水口、泛水、管道穿通处及屋面突出部位的连接处,均须加做一层防水材料。

6、设防要求:所有防水材料的四周均卷至屋面泛水高度(约300mm);屋面女儿墙阴阳转角处应附加一层防水材料,与突出屋面结构的连接处及基层的转角处均应做成圆弧。

7、凡穿屋面的管道或泛水以上的外墙穿管,等安装完后采用细石砼封严,管根周围应嵌填防水胶与防水层闭合。

上面就是关于湖北宜昌某红木场安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
