湖南娄底某厂家矿渣堆棚上安装拱形屋面设计图

拱形屋顶厂家 2023-04-10 14:04:10 图纸图集 1091 ℃ 0 评论

今天给大家介绍的是位于湖南娄底的某厂家，安装拱形屋面在矿渣堆棚上。

今天杰达钢构技术员胡子豪先生带大家来看一下拱形屋顶的施工图。

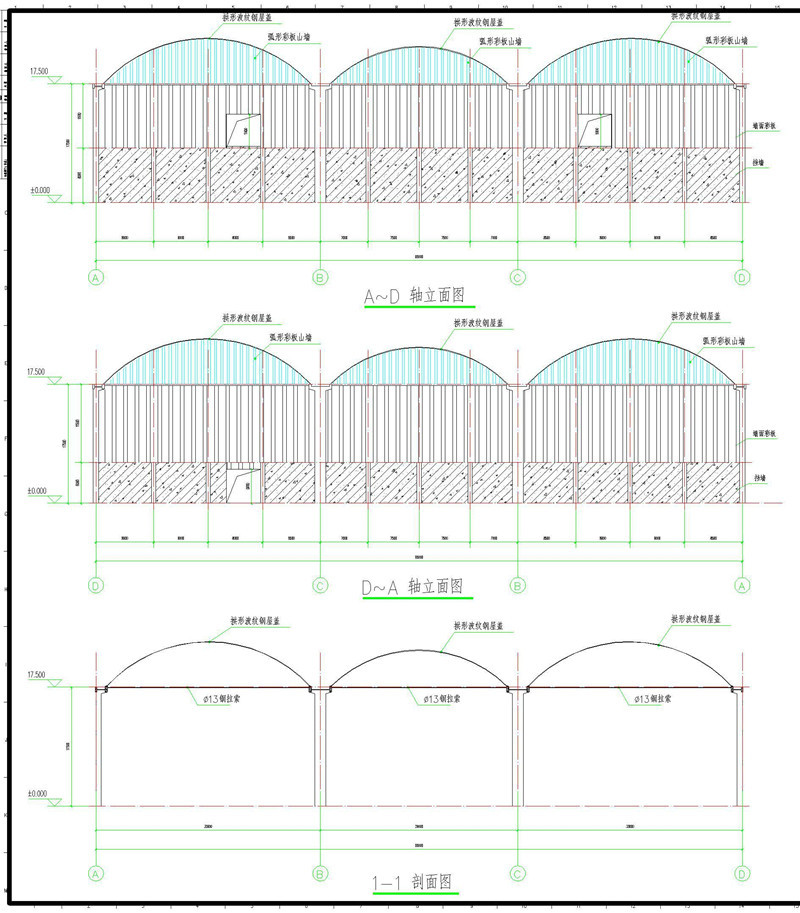

这是拱形屋顶的两张立面图和一张剖面图，这是很经典的三连跨，在这三个拱形屋顶之间只有两个立柱，外侧只有两个。

因为中间一个拱形屋顶占用了另外两个拱形屋顶的立柱，所以公用的。

拱形屋顶的跨度是33米，跨度是120米，总面积为3960平方米。我们杰达钢构专业施工团队需要12天即可完成施工。

在剖视图上可见每个拱形屋顶之内都有一根钢拉索用来稳固拱形屋顶的。

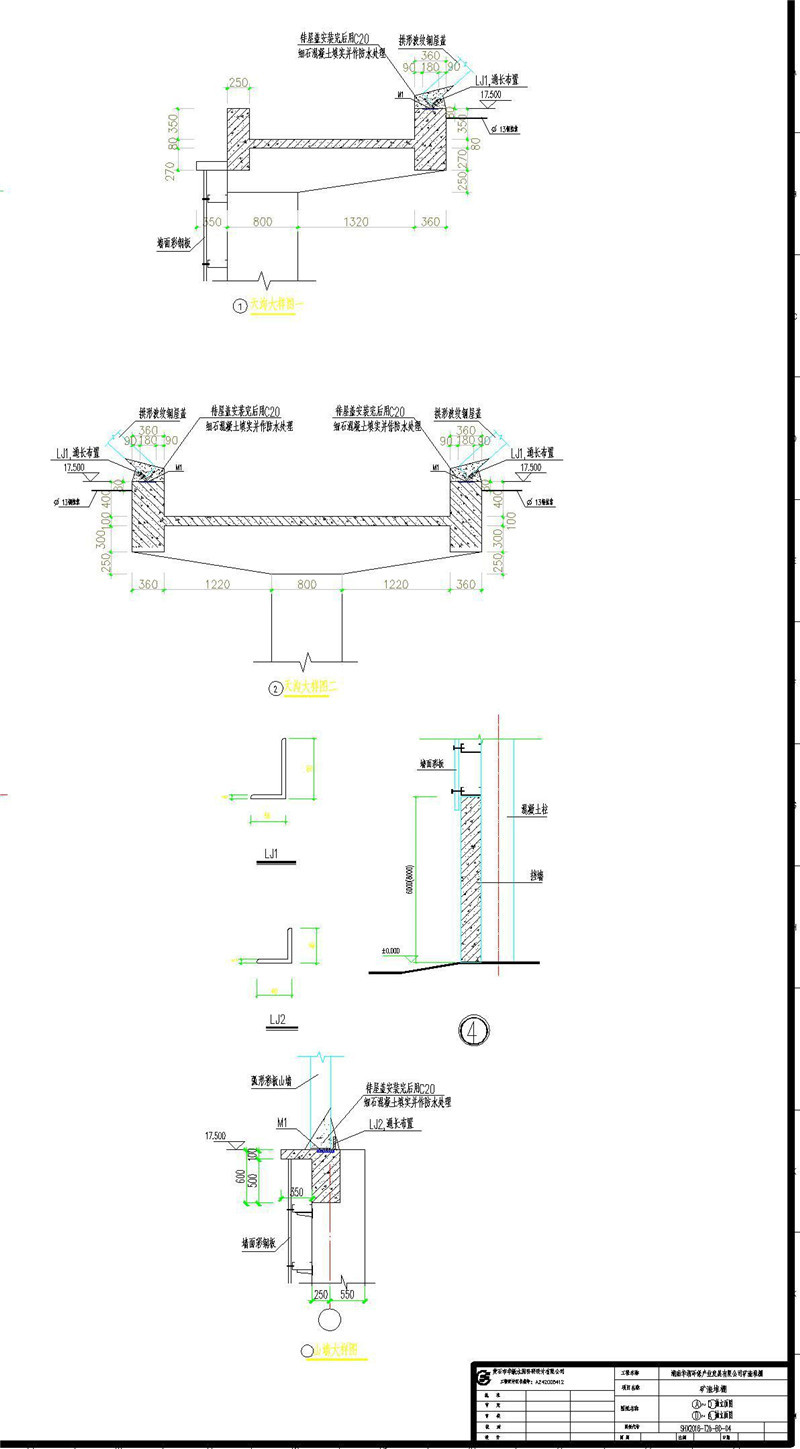

这是拱形屋顶内天沟的细节图，分为外天沟和内天沟。

角钢和拱脚用自攻螺栓打在一起，待屋盖安装完后用C20细石混凝土填实并作防水处理。内天沟就是左右个一份这样的操作。

下面图为山墙端细节图，预埋单和连接件固定住上面安装山墙瓦，然后待屋盖安装完后用C20细石混凝土填实并作防水处理。

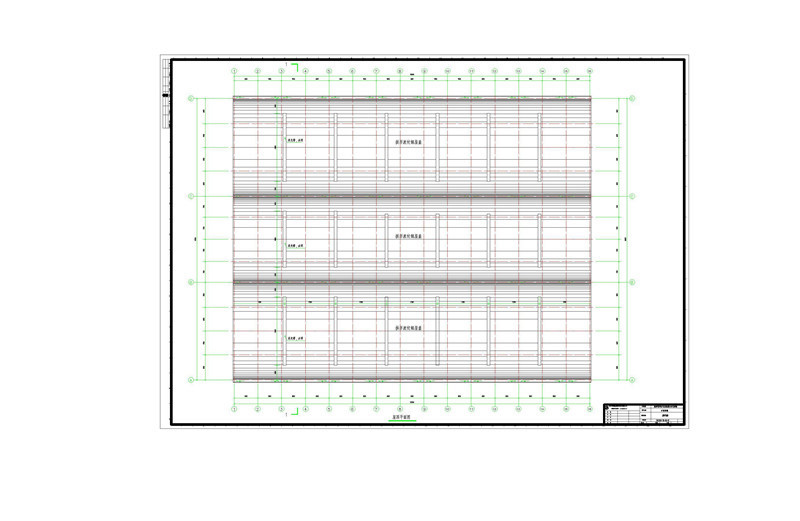

这是拱形屋顶的屋顶平面图，三连跨的总跨度为99米，用的屋顶板厚度为1.0mm。

在天沟内每隔16米设置一个落水管，一个天沟内总共7个。

在拱形屋顶的上面还设置了采光带，采光带的长度为23米。

这就是有关湖南娄底某厂家矿渣堆棚上安装拱形屋面设计图的图纸解析，有任何问题或者疑问都可以联系我们哦！
