南昌22米跨双层拱形屋顶工程设计图纸与技术解析

江西南昌22米跨双层拱形屋顶工程采用MIS240型（914-610）双层宝钢TS280GD-Z瓦设计，中间夹层为0.5厚保温棉，属于钢结构工程中的高效节能方案。该设计图纸包含完整的CAD绘制细节，涵盖钢绞线连接、屋面板材、防水节点等关键构件，需配合钢绞绳拉索体系安装。本文详细解析各图纸要点和施工要点。

工程基本信息

• 施工地点：江西南昌
• 设计跨度：22米
• 屋顶形式：双层拱形波纹钢屋盖
• 图纸代码：砖混\双层\江西南昌21m
• 屋面材料：宝钢TS280GD-Z瓦
• 保温层：0.5厚（50mm岩棉）

主要设计参数

屋面材料规格

• 波纹型号：914-610型
• 波高：180mm
• 上层厚度：1.2mm钢板
• 下层厚度：1.0mm钢板
• 中间保温：50mm岩棉隔热层
• 涂层：两涂两烘，海蓝色，含镀锌层
• 材质：宝钢TS280GD-Z卷材

拉索与连接系统

• 钢绞线规格：10.8镀锌钢绞线
• 连接螺栓：M22花篮螺丝（卸扣）
• 预埋件间距：600mm
• 实际施工替换：镀锌钢丝绳（便于现场施工）

图纸详解与技术要点

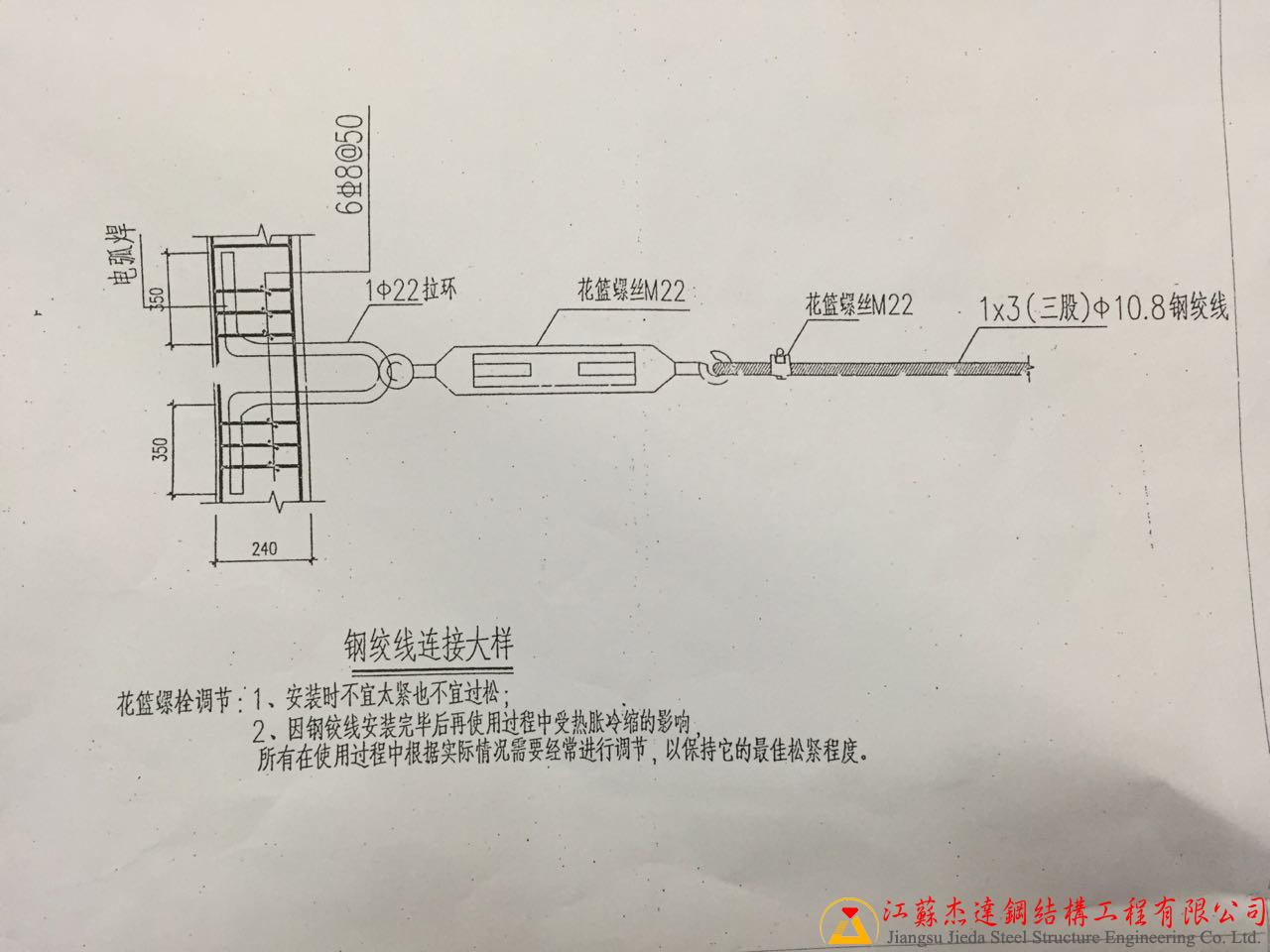

1. 钢绞线连接大样

钢绞线连接采用M22花篮螺丝（卸扣）方式，10.8镀锌钢绞线提供拉拔力度。该连接方式便于现场张拉调整，确保拱形屋面受力均匀。

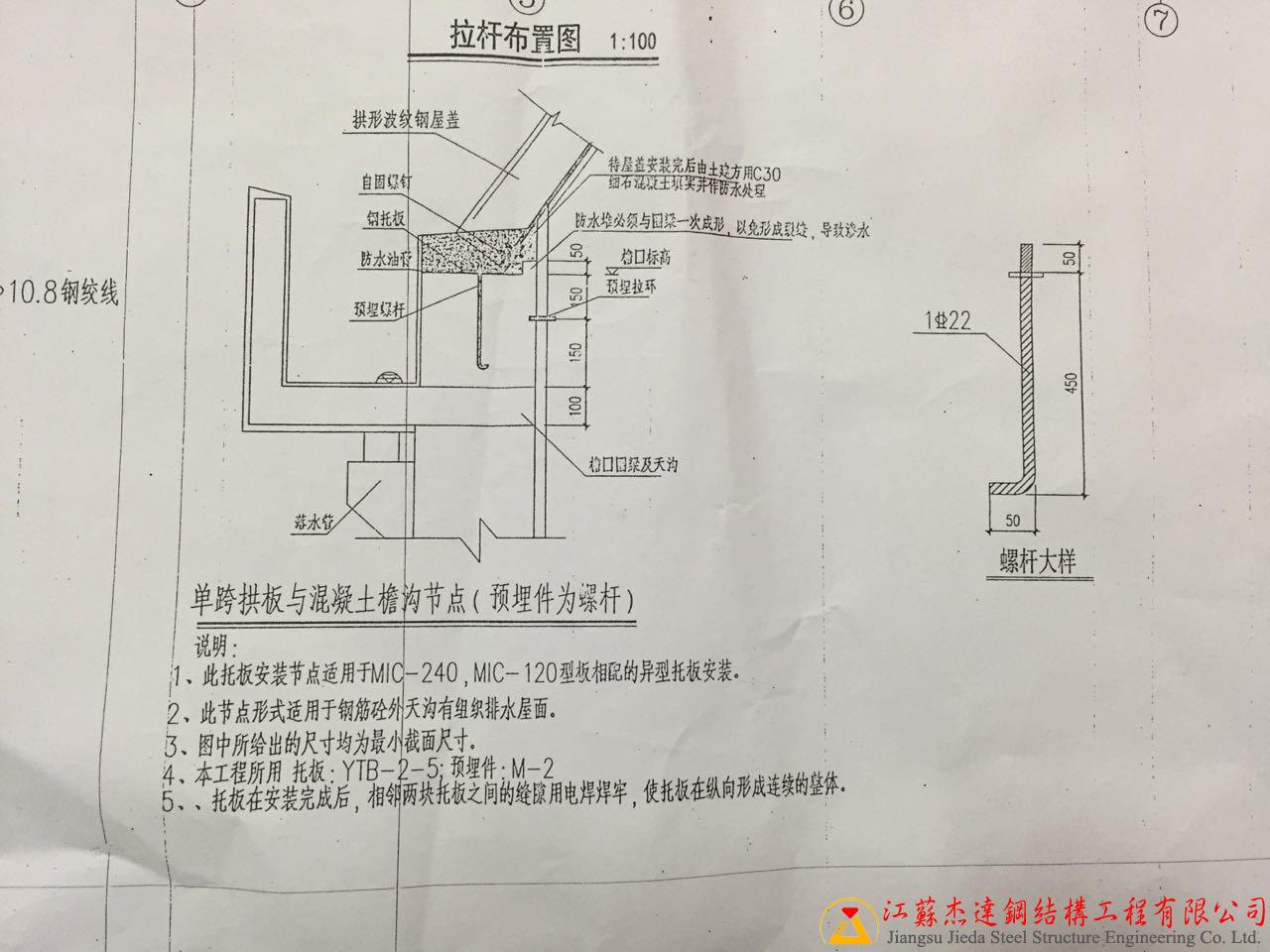

2. 单跨拱形屋顶与混凝土天沟安装节点

该节点详图展示了拱形波纹钢屋盖与下部混凝土天沟（排水梁）的接合方式，是防水和排水的关键部位。

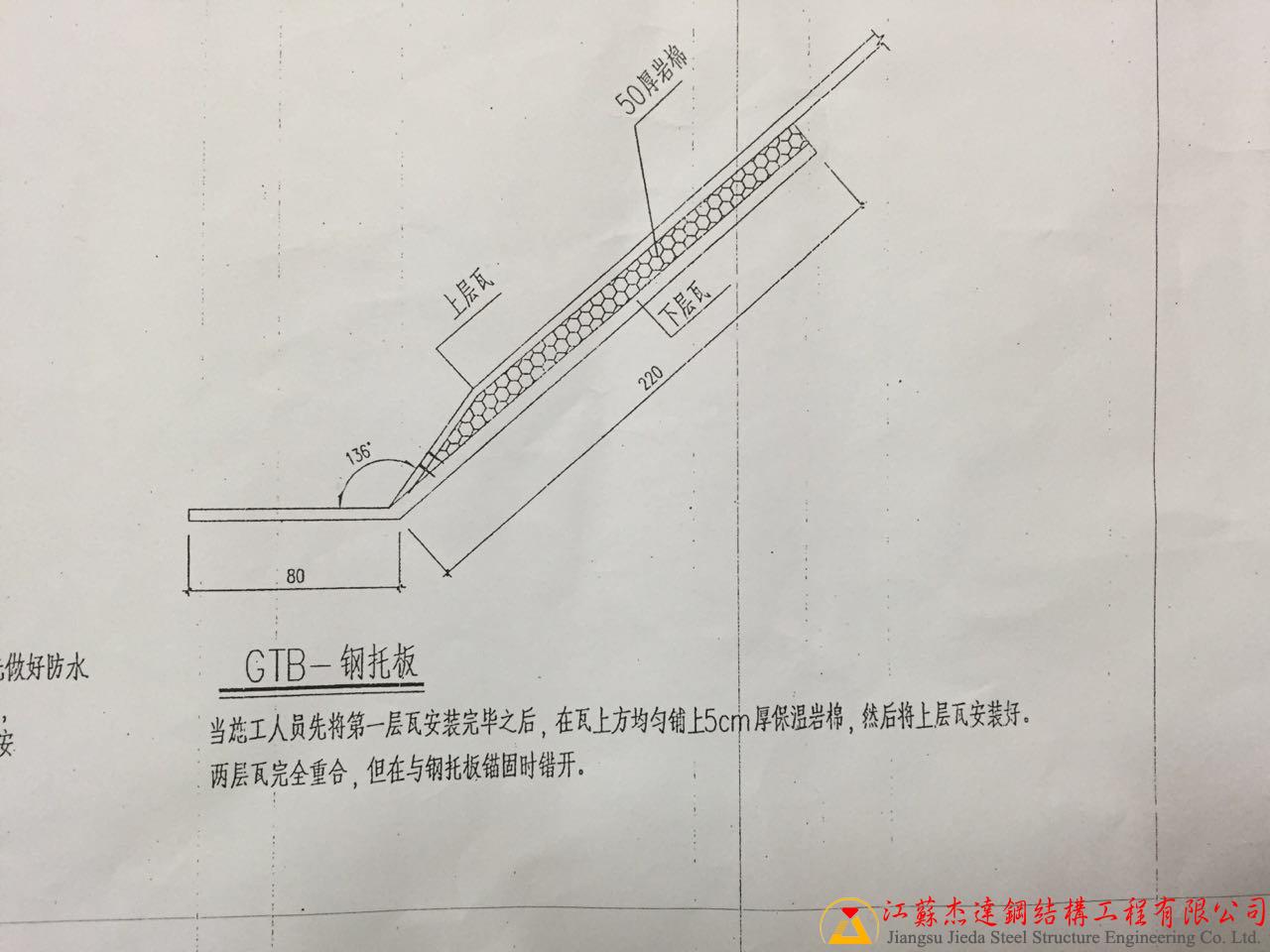

3. 双层拱形屋顶与托板连接节点

托板是双层屋面的重要支撑部件，建议采用6mm以上厚度钢板折弯制作，经喷涂防锈漆处理。甲方可根据需要，在现场施工后补刷防水沥青漆。

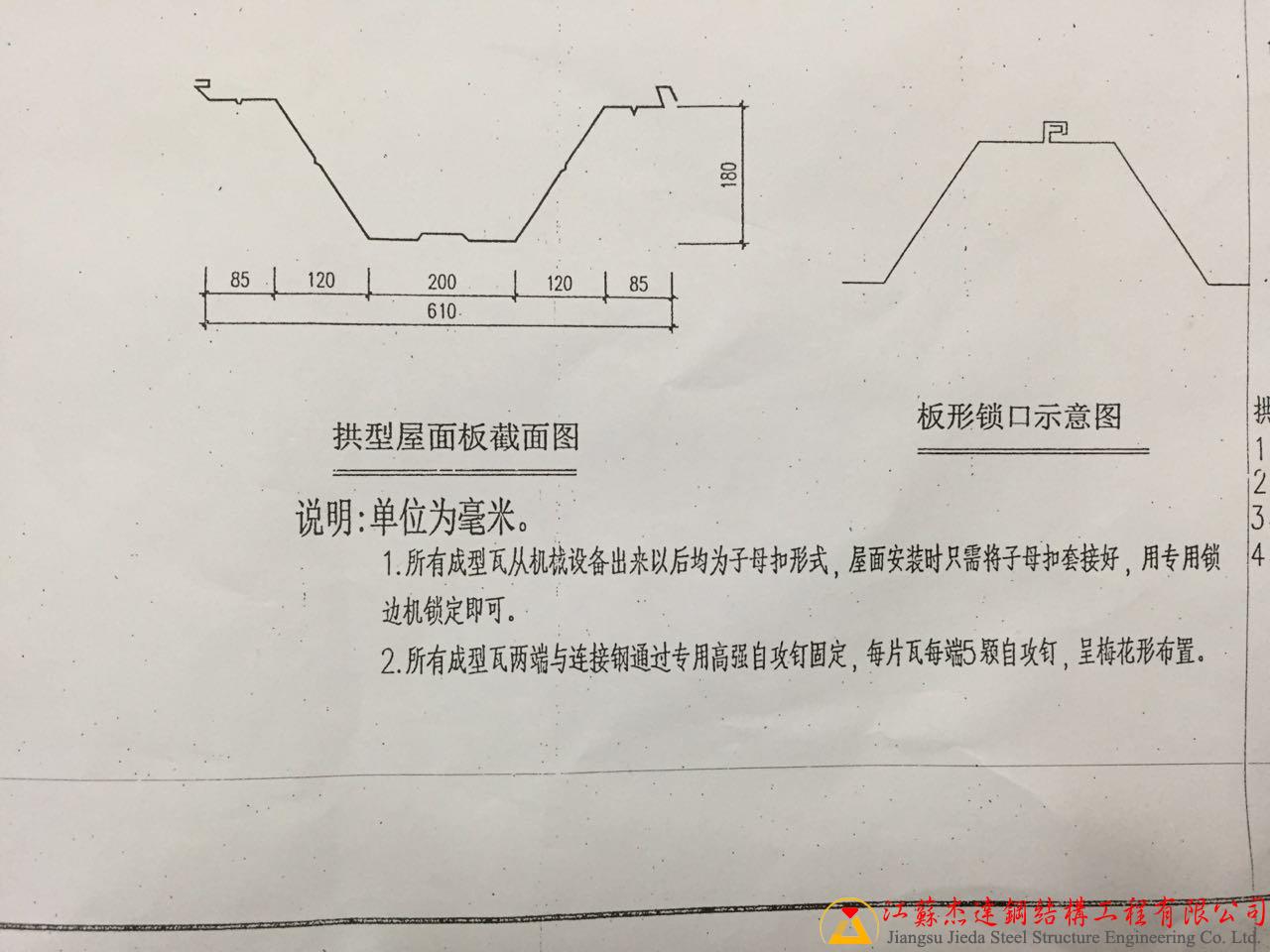

4. 914-610型拱形屋顶板材截面图

该截面图清晰显示波纹高度为180mm，是计算跨度利用率和屋面承载能力的重要参数。

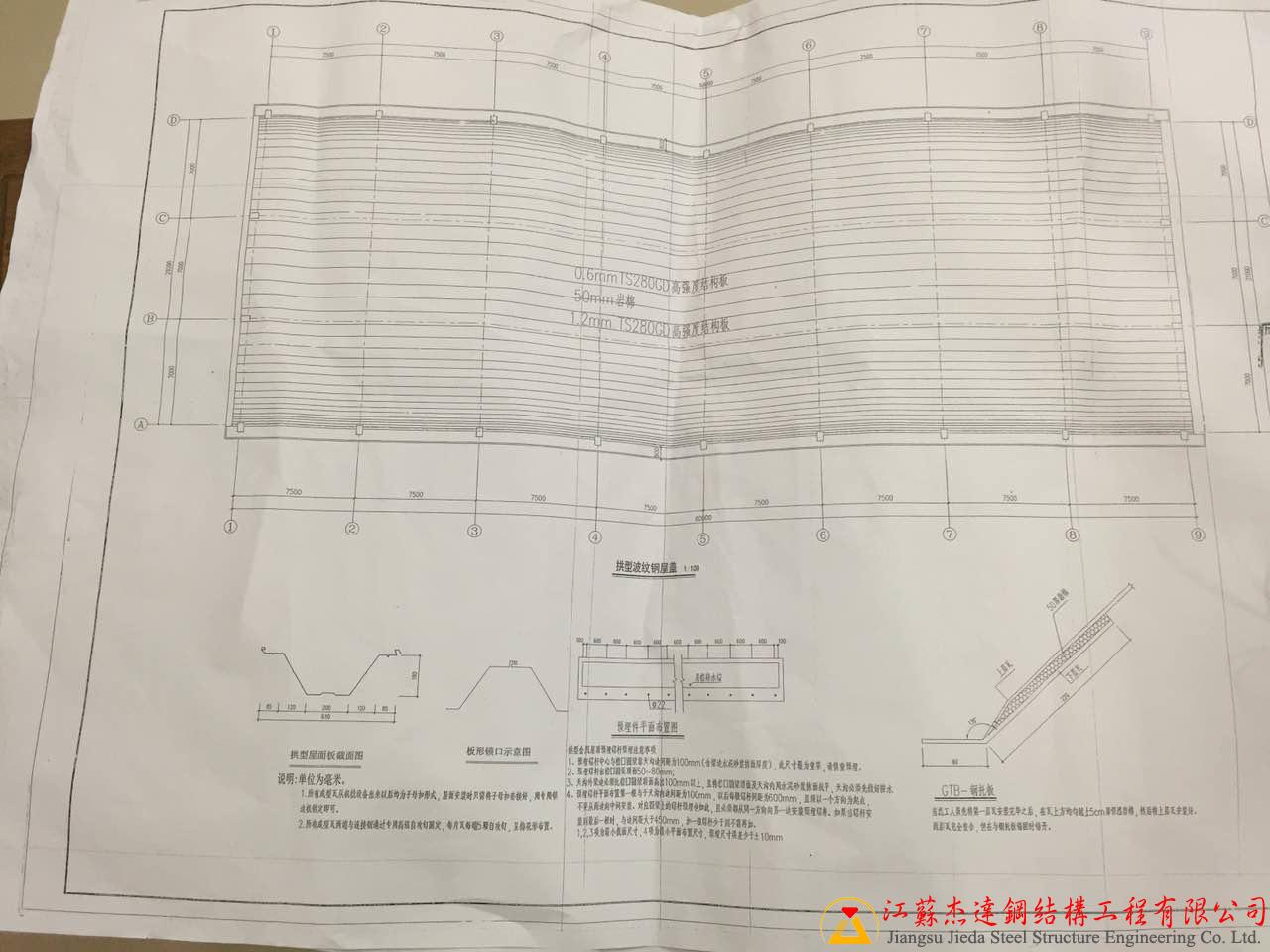

5. 双层拱形屋顶平面布置图

平面图标明了上下层单元板采用的板材型号和布置位置，便于现场按图施工和材料采购。

6. 双层拱形波纹钢屋盖截面

上层1.2厚、中间50mm岩棉、下层1.0厚的三层结构确保了隔热保温和结构强度的平衡。这是现代化粮库和工业厂房的标准配置。

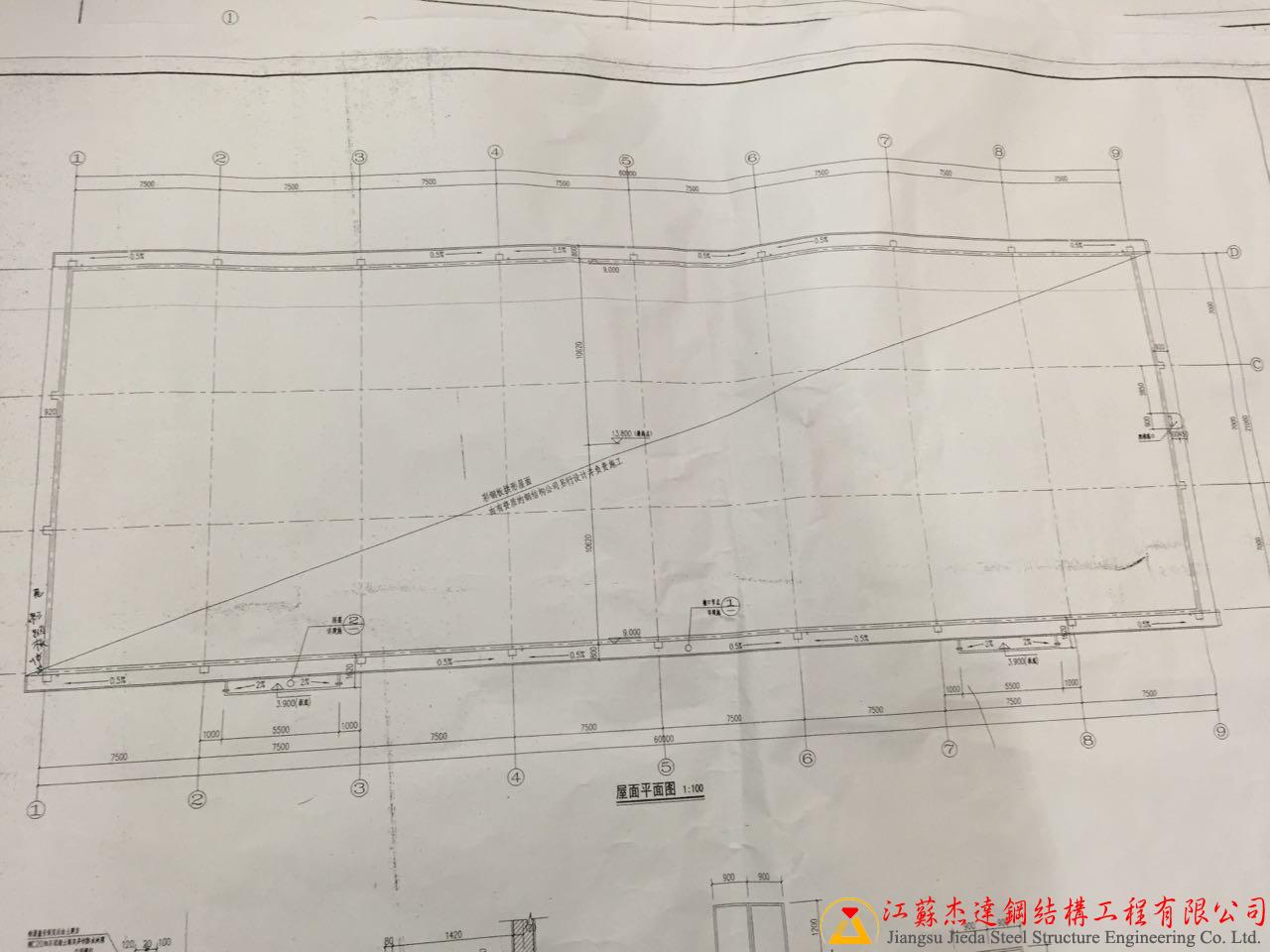

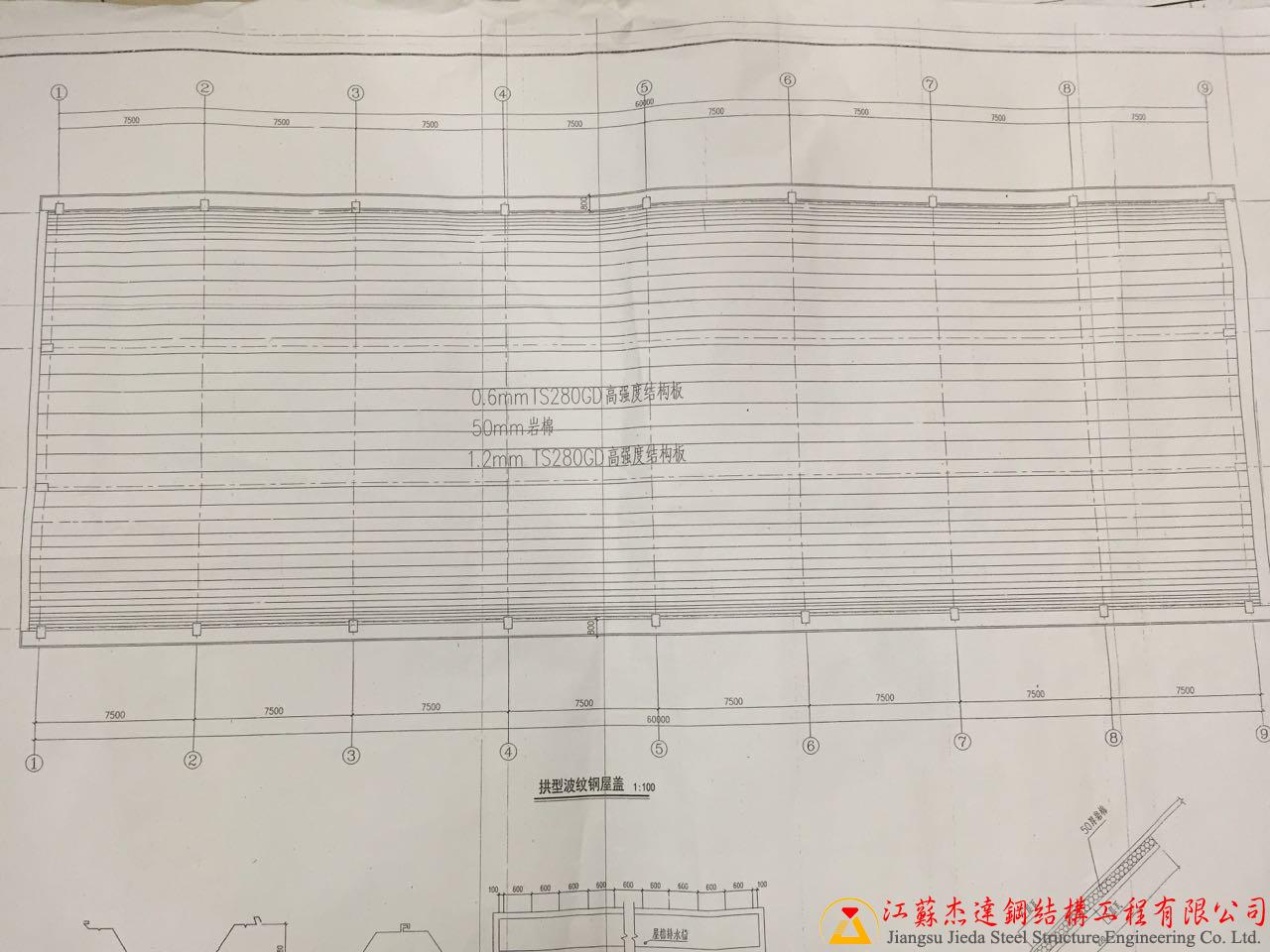

7. 拱形屋面平面布置图

整体平面布置图展示了屋顶的完整形态，便于理解屋面坡度、排水方向和支撑点位置。

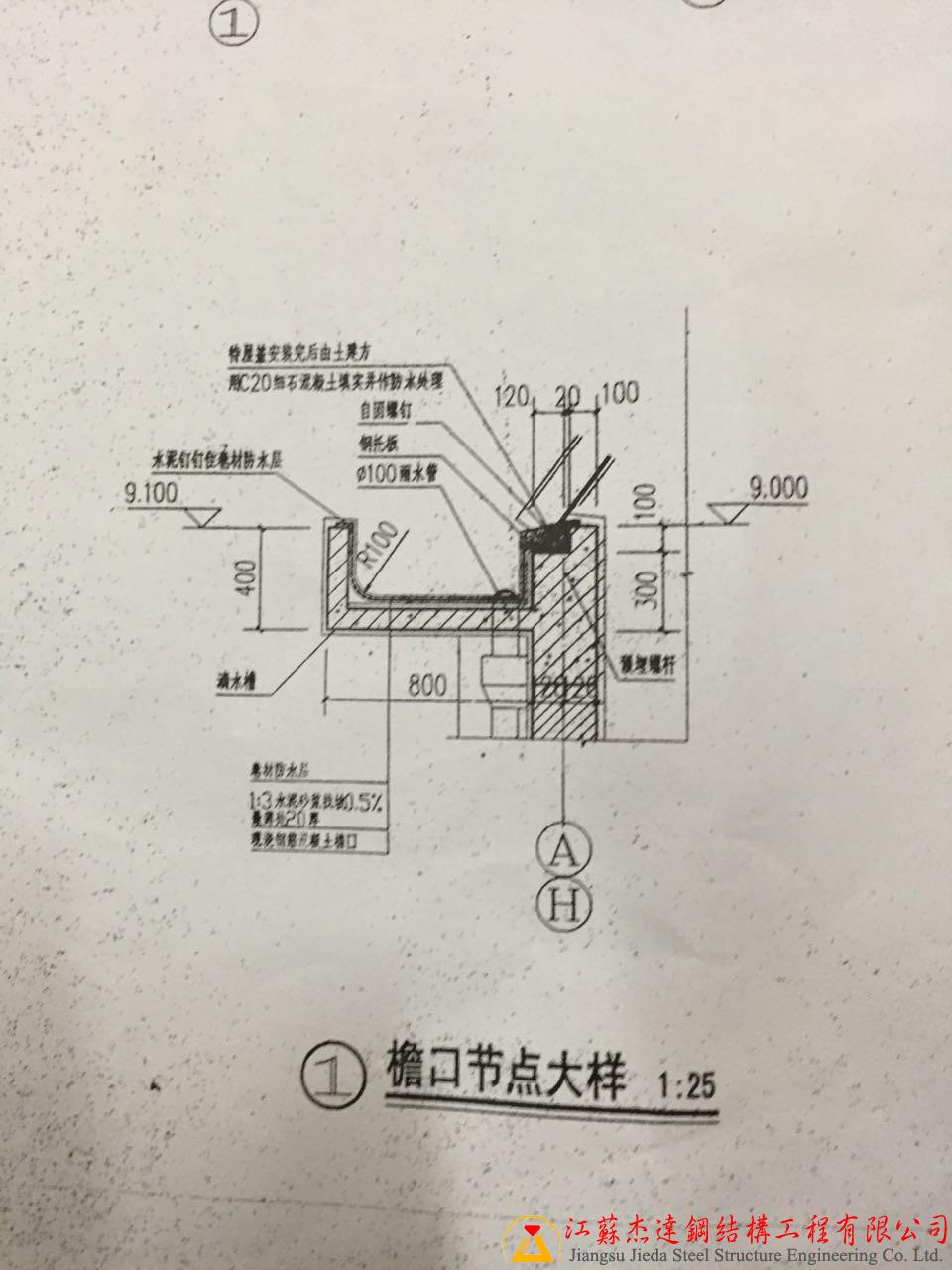

8. 拱形屋顶檐口节点大样

檐口是雨水排放的末端，该大样图详细规定了屋面瓦、防水材料与外墙的交接方式，确保雨水正确流向天沟。

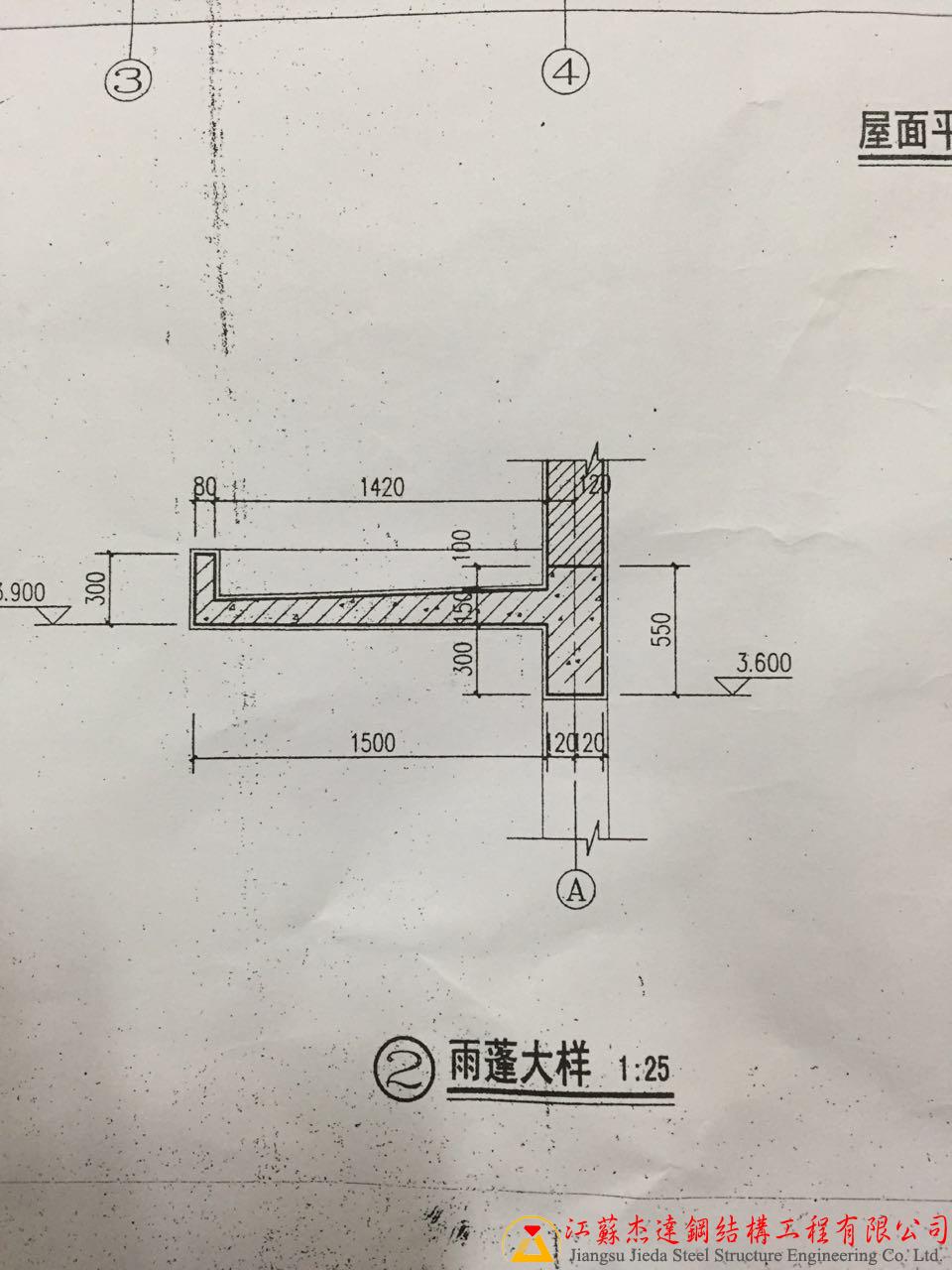

9. 拱形波纹钢屋盖雨篷大样图

雨篷大样规定了屋面瓦与附属构筑物（如通风口、采光窗）的防水处理细节。

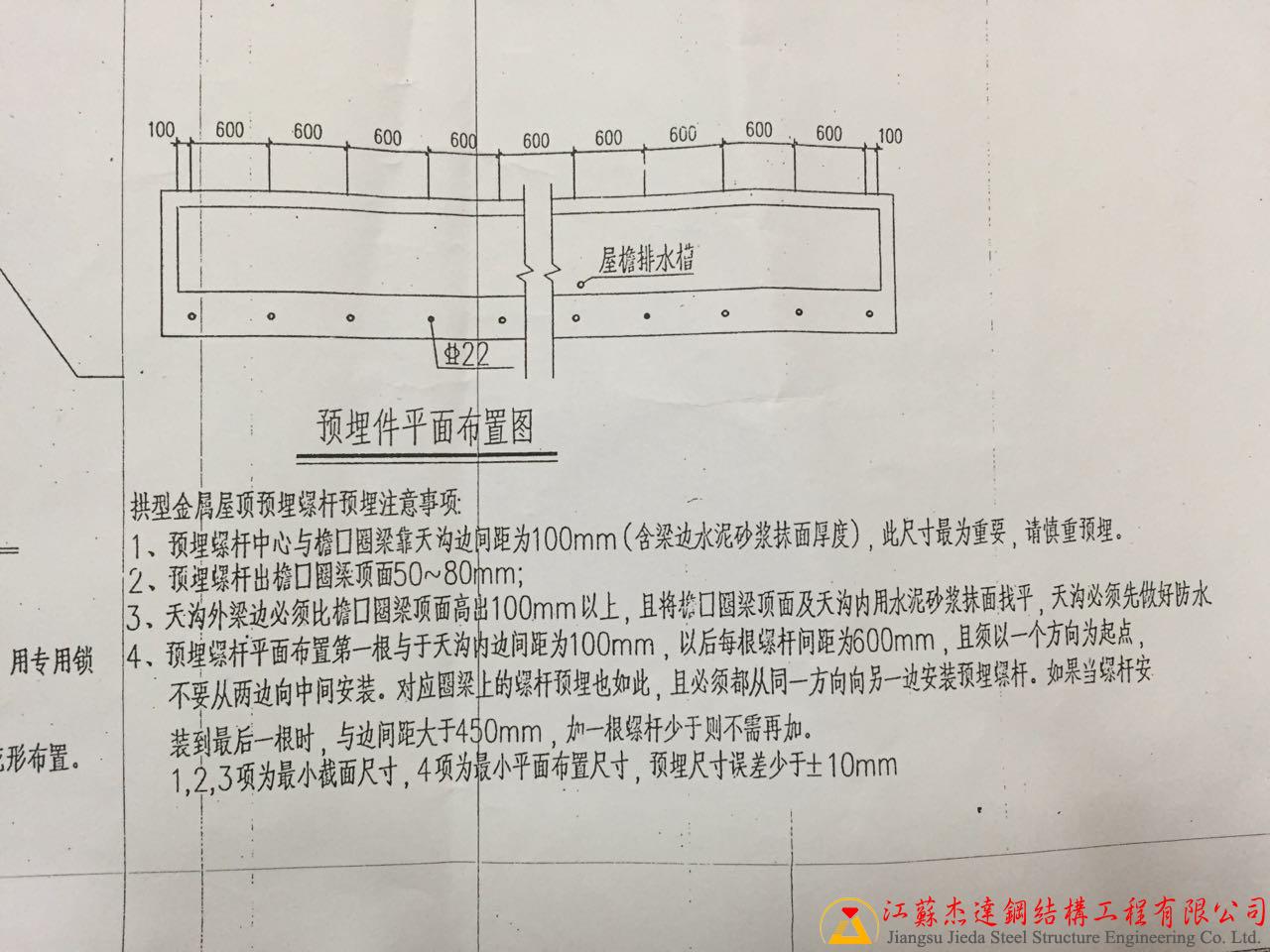

10. 预埋件平面布置图

预埋件间隔600mm均匀分布，是屋面与下部支撑结构的重要连接点。预埋件预制螺杆可在土建施工阶段进行预留。

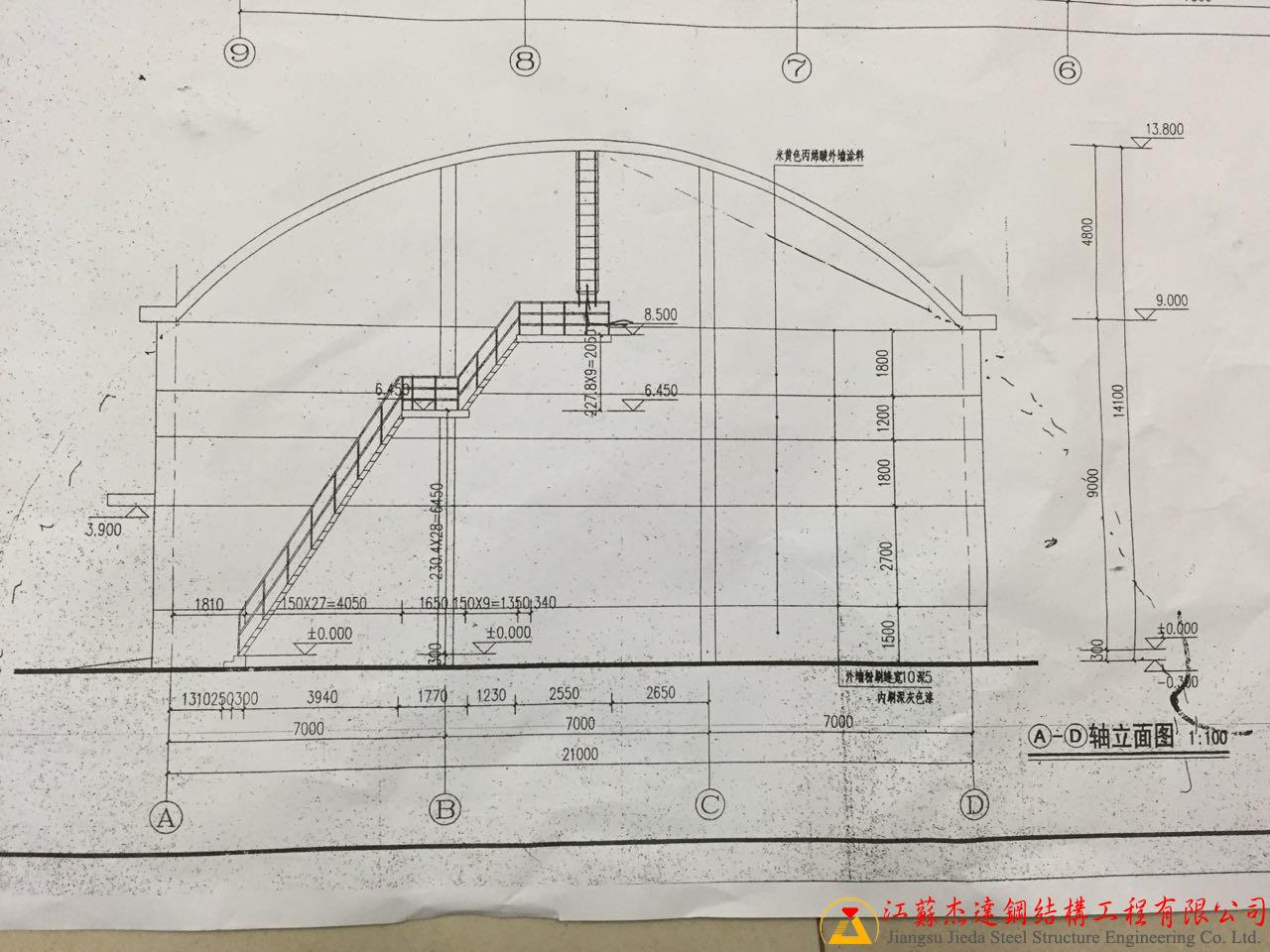

11. 拱形屋顶侧面图

侧面图展示了该工程的粮库属性，设有楼梯通至拱形波纹钢屋盖上方，便于日常维护和检查。

12. 粮库拱形屋顶侧面完整图

完整侧面图清晰显示了攀爬楼梯、拱形屋面、支撑结构的整体关系，是施工和验收的重要参考图。

承包商技术评价

设计合规性

江苏杰达钢结构工程有限公司作为专业钢结构施工承包商，审核该设计后认为，拱形屋顶图纸中标注的"无梁拱由具有资质的钢结构公司设计并负责施工"要求符合规范。江苏杰达钢结构工程有限公司持有钢结构工程专业承包资质，完全满足此项资质要求。

材料选型

屋面瓦选材为TS280GD指宝钢TS280GD-Z卷材，通常为海蓝色，两涂两烘工艺，含防腐镀锌层。该材质在南方潮湿环境下具有优异的防锈性能。

托板厚度建议

原图纸未明确标注屋面托板厚度。江苏杰达钢结构工程有限公司根据多年经验及设计规范建议，采用6mm以上厚度钢板折弯制作，经喷涂防锈漆处理。若甲方需要增强防水性能，可在现场施工后补刷防水沥青漆。

施工范围与报价说明

施工范围包括

• 拉环钢绞线系统（包括花篮、花篮螺丝即卸扣、钢绞线或镀锌钢丝绳）
• 预埋件托板的制作与安装
• 上层1.2厚屋面瓦的制作、安装
• 0.5厚（50mm）保温棉（岩棉）的铺设
• 下层屋面瓦的制作与施工

不包括范围

• 预埋件预制螺杆（可由甲方在土建阶段配套施工）
• 拉环（由甲方提供或单独分包）
• 天沟卷材防水层（通常由甲方单独分包施工）

常见问题

为什么要采用双层屋面设计？

双层屋面结构在中间夹设保温层（岩棉），能够有效隔绝外界温度对内部空间的影响。对于粮库等需要恒温储存的建筑，可降低冷链成本。同时，上下两层钢板叠合增强了整体刚度和防水可靠性。

914-610型波纹高度为180mm有什么优势？

较高的波纹（180mm）提高了屋面的承载能力和抗风能力。波高越高，屋面在受到风压、雪荷载时的变形越小，有利于长期的使用性能。江苏杰达钢结构工程有限公司在类似工程中普遍采用这一规格。

钢绞线拉索系统如何进行张拉和调整？

现场施工时，通过花篮螺丝进行逐个调整，确保拱形屋面各支点受力均匀。实际施工中通常用镀锌钢丝绳替换钢绞线以便于张拉操作，效果完全相同。

预埋件间距600mm是否可以调整？

600mm间距是根据屋面荷载和建筑跨度计算得出，不建议随意更改。如施工现场条件受限，应由原设计单位出具变更设计方案。

小结

南昌22米跨双层拱形屋顶工程展示了现代钢结构屋面的设计和施工工艺。从钢绞线连接、双层屋面隔热、到精细的防水节点，每一处都凝聚了专业的技术要求。江苏杰达钢结构工程有限公司具备此类工程的设计资质和施工经验，能够根据具体项目需求，提供从方案设计、图纸深化、现场施工到竣工验收的全过程技术服务。若需更多相关图纸和技术资料，欢迎联系咨询。
