多跨拱形屋盖结构计算与承载分析

多跨拱形波纹钢屋盖结构相比单跨设计的优势在于能够更好地分散荷载、增加结构稳定性，并通过跨度的灵活组合适应不同的建筑功能需求。

本文介绍河北张家口地区一项多跨拱形屋顶工程的设计计算过程，该工程共包含5个跨度，采用10米至15米的变跨设计，是连跨拱形屋盖结构设计的典型案例。

多跨拱形屋盖的结构特点

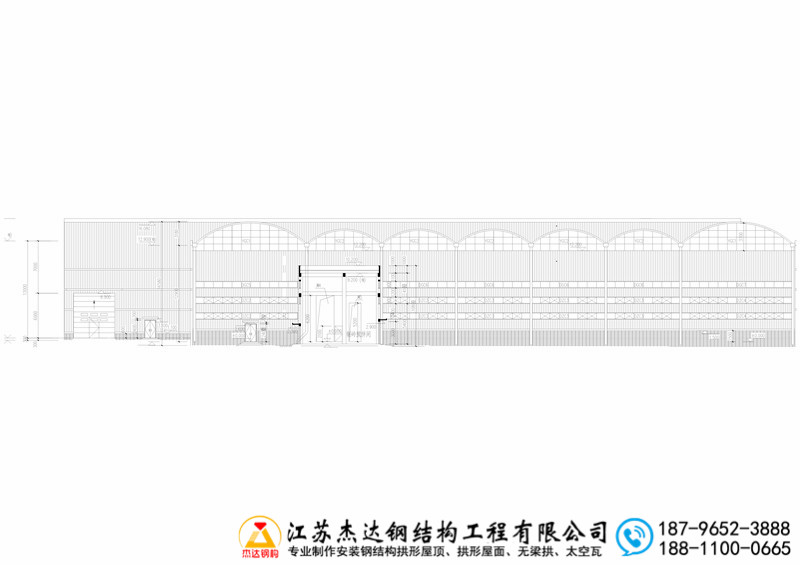

该工程采用组合跨度设计，跨度由10米至15米不等：

• 第1跨：15米，拱高3米，檐口高12.9米
• 第2跨：10米，拱高2米，檐口高12.9米
• 第3跨：10米，拱高2米，檐口高12.9米
• 第4跨：10米，拱高2米，檐口高12.9米
• 第5跨：15米，拱高3米，檐口高12.9米

多跨结构的荷载计算

多跨结构需要考虑多个工况组合，包括恒荷载、全跨雪荷载、左右风荷载以及各种半跨雪荷载工况。所有跨度采用Q275钢材，板厚1mm，设计强度235MPa。基本雪压0.30kN/m²，活荷载0.30kN/m²，基本风压0.55kN/m²。

结构计算结果与应力分布

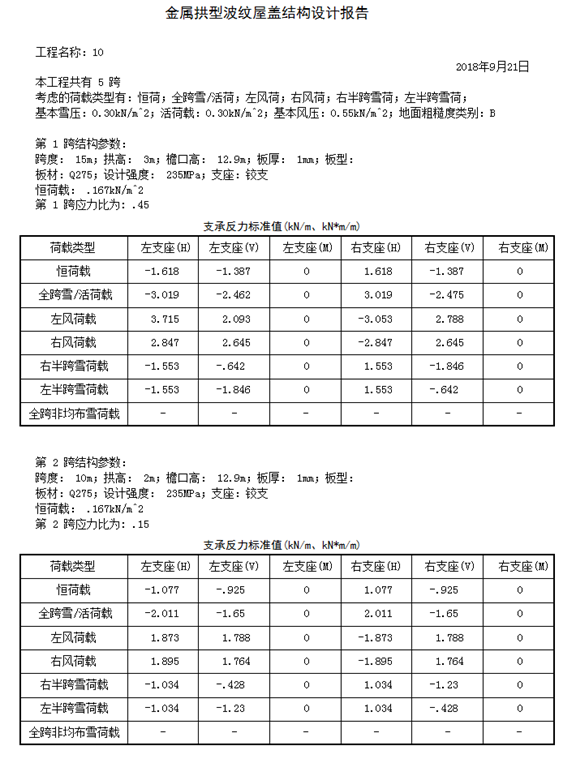

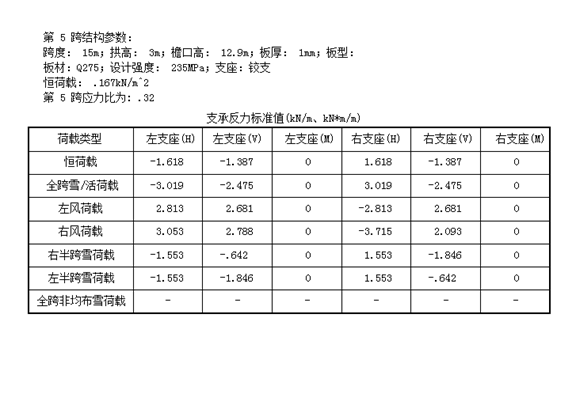

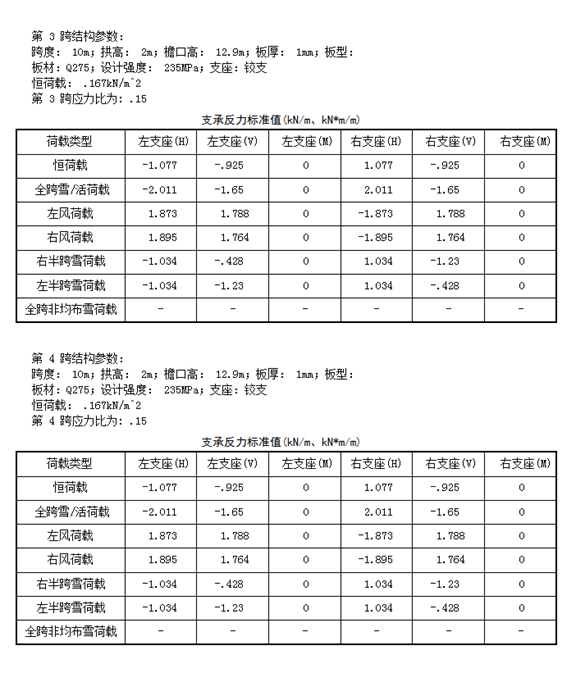

在1.2倍恒载工况下，最大应力比仅为0.03，表明多跨结构的承载力设计充分。各跨的单元内力、节点位移均分布均匀，相邻跨之间的应力传递符合理论预期。

多跨拱形屋盖的设计要点

多跨屋盖的连接部位是关键设计点，相邻跨度间的支座承载和力传递需要特殊设计。每跨的拱高与跨度比例应保持在1:5左右，以确保结构刚度和美观性的统一。

常见问题解答

为什么采用15-10-10-10-15的跨度组合？

这种组合方式在保证结构对称性的同时，中间三跨10米的设计能够满足内部功能空间分割需求，而两端15米的跨度提供整体的稳定刚度。

多跨结构与单跨结构相比施工难度如何？

多跨结构的施工需要精确控制各跨的吊装标高和垂直度，但总体施工难度相当，关键是确保支座位置准确。

在地震作用下多跨屋盖如何进行应力分析？

地震时多跨结构会产生整体摇晃，各跨间可能发生相对位移，设计时需通过防震缝或弹性连接来吸收这种变形。
