金属拱形波纹屋盖截面形式与材料_选择指南与性能对比

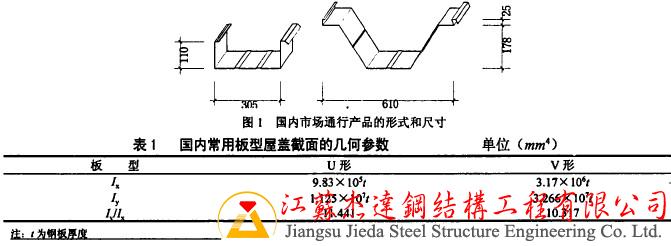

金属拱形波纹屋盖采用定型化机组进行批量生产，截面形式和尺寸基本确定。从目前市场上比较通行的截面形式来看，主要分为U形和V形两种。各生产厂家的产品形式和尺寸基本一致，差异较小。屋盖所采用的钢板材料主要以上海宝山钢铁厂生产的TSTE28和TSTE34热镀锌彩色钢板为主，材质比较稳定可靠。

截面形式与结构特点

U形截面

形状特征

U形截面是指屋盖单元板的横截面呈U字形。这种截面设计使得屋面在纵向形成连续的U形波纹，具有较好的横向刚度。

结构优点

• 纵向波纹深度均匀，形状规则
• 相邻板之间的咬合较为紧密
• 制造工艺相对简单，精度容易控制
• 防水性能好，整体密闭性强

应用范围

U形截面广泛应用于对防水性能要求较高的建筑，如粮库、仓储等。整体密闭性好，能有效防止雨水和潮气进入。

V形截面

形状特征

V形截面是指屋盖单元板的横截面呈V字形。这种截面设计使得屋面在纵向形成尖锐的V形波纹，具有较好的纵向抗弯刚度。

结构优点

• 纵向波纹间的夹角较大，增强了纵向刚度
• 屋面流水坡度明确，雨水流淌顺畅
• 屋面档次感高，外观美观
• 相对于U形截面，材料用量可能略少

应用范围

V形截面因其良好的外观效果和纵向刚度，被广泛应用于工业厂房、商业建筑等对美观性要求较高的项目。

两种截面的对比

从结构性能来看：

• U形截面的横向刚度相对较好，密闭性强
• V形截面的纵向刚度相对较好，外观效果好
• 两种截面在承载能力上基本相当，都能满足规范要求
• 选择哪种截面主要取决于建筑的具体需求和美观要求

材料选择与技术指标

钢板材料概述

主要材料来源

金属拱形波纹屋盖所采用的钢板材料，根据市场调研，各生产厂家选用的钢板几乎都是上海宝山钢铁厂生产的TSTE28和TSTE34热镀锌彩色钢板。上海宝钢的产品质量稳定可靠，是行业的优选品牌。

材料特性

TSTE28和TSTE34都是热镀锌彩涂钢板，具有以下特点：

• 基材采用冷轧钢，强度高，成型性好
• 热镀锌层提供优异的防腐性能
• 彩色涂层增强美观性和防护效果
• 材质稳定，质量一致性好

TSTE28规格及应用

技术指标

TSTE28钢板的主要技术指标：

• 基材强度：屈服强度280MPa
• 厚度范围：0.6mm～1.5mm
• 镀锌层：双面热镀锌，克重275g/m²
• 涂层厚度：正反两面都进行两涂两烘处理

应用特点

TSTE28是金属拱形波纹屋盖最常用的材料规格。其强度和成本的平衡比较好，既能满足大多数应用需求，又不会造成材料的浪费。特别适合于跨度8～24米的中等规模建筑项目。

TSTE34规格及应用

技术指标

TSTE34钢板是高强度版本，主要技术指标：

• 基材强度：屈服强度340MPa，相对TSTE28高60MPa
• 厚度范围：0.6mm～1.5mm
• 镀锌层：双面热镀锌，克重275g/m²
• 涂层厚度：同样进行两涂两烘处理

应用特点

TSTE34因强度较高，特别适合于大跨度（25～36米）或荷载较重的应用。虽然单价相对较高，但在需要减少钢板厚度的情况下，反而能降低总体成本。

强度选择的技术考虑

为什么优先选用TSTE28

结构特性分析

金属拱形波纹屋盖的承载能力是由其整体稳定性所控制，而不是由材料的抗拉强度所控制。这一重要特性决定了高强度钢板（如TSTE34）并不能充分发挥强度优势。

经济性考虑

因为屋盖结构是稳定性控制而非强度控制，采用高强度材料只会增加成本，而不会显著提升承载能力。因此，TSTE28这种"价格和强度都较为适中"的材料成为了行业的标准选择。

应用原则

江苏杰达钢结构工程有限公司在多年的设计实践中，遵循了这一重要的技术原则。在大多数项目中优先推荐使用TSTE28，只有在特殊情况下（如超大跨度、特殊荷载等）才会考虑TSTE34。

何时选择TSTE34

以下情况下可考虑选择TSTE34：

• 跨度超过30米的大跨度项目
• 地区风荷载或雪荷载特别大
• 对屋面挠度有严格限制的项目
• 通过设计计算确实需要更高强度的材料

表面处理与防护

镀锌工艺

热镀锌工艺流程

上海宝钢的热镀锌工艺采用现代化的连续镀锌生产线，确保了镀锌层的均匀性和可靠性。钢板表面和背面都经过双面热镀锌处理，克重为275g/m²，镀锌层厚度为一般镀锌钢板的10倍以上。

防腐性能

充分的镀锌层为钢板提供了可靠的防腐保护。在正常的室外环境中，热镀锌钢板的耐腐蚀周期可达15年以上。在酸碱环境或海滨等恶劣环境中，仍能保持较好的防腐性能。

彩色涂层

涂层结构

钢板表面采用两涂两烘的工艺，即正面和背面都进行两次涂装和烘烤。这种工艺保证了涂层的均匀性、附着力和耐久性。

颜色选择与美观

彩色涂层提供了丰富的颜色选择，如海蓝色、绯红色、灰色、白色等。可根据建筑的整体风格和地域特色选择合适的颜色，提升建筑的视觉效果。

涂层耐久性

彩色涂层具有好的耐候性，能抵抗紫外线的照射，颜色保持时间长。同时涂层具有好的机械性能，能承受施工过程中的轻微碰撞。

材料质量控制

进场检验

外观检查

钢板进场后首先进行外观检查，包括：

• 镀锌层的均匀性和完整性
• 涂层的色泽均匀度和无气泡、裂纹
• 钢板的平整度和边缘质量

尺寸检验

对钢板的厚度、宽度等尺寸进行抽检，确保符合合同要求和产品标准。

性能检测

对关键性能指标进行定期检测，包括：

• 镀锌层厚度（一般用膜厚仪测量）
• 涂层厚度
• 钢板的强度和伸长率
• 镀锌层的附着力和耐腐蚀性能

常见问题解答

U形和V形截面哪种性能好？

两种截面在承载能力上基本相当。U形截面的横向刚度相对较好，防水密闭性强；V形截面的纵向刚度相对较好，外观效果好。选择哪种主要取决于建筑的具体需求。防水要求高的建筑（如粮库）可选U形；美观要求高的建筑（如商业建筑）可选V形。

是否可以使用其他品牌的钢板？

虽然市场上有其他品牌的热镀锌彩涂钢板，但上海宝钢产品的质量稳定性和可靠性是经过验证的。为了确保工程质量，建议优先使用宝钢产品。如使用其他品牌，需要确保材料质量达到相同的标准。

TSTE28和TSTE34的价格差异有多大？

TSTE34的单价相对TSTE28约高10～15%。但由于屋盖是稳定性控制而非强度控制，在大多数应用中，使用TSTE28完全可以满足要求。只有在确实需要的情况下才选择TSTE34，可以避免不必要的成本增加。

小结

金属拱形波纹屋盖的截面形式主要包括U形和V形两种，各有其适用的应用场景。所采用的钢板材料以上海宝钢的TSTE28和TSTE34为主，质量稳定可靠。在材料选择时，应遵循"价格和强度都较为适中"的原则，优先选择TSTE28以实现优质的经济效益。通过完善的进场检验和性能监控，可以确保所用材料的质量符合要求。江苏杰达钢结构工程有限公司在多年的工程实践中，积累了丰富的材料选择经验，能够为不同的项目提供优良的材料方案和质量保证。
