福建宁德粮库18米拱形屋顶多型号设计图纸

福建宁德国家粮食储备库迁建工程采用拱形屋顶设计方案，由国贸设计院承担图纸设计。该工程位于福建省宁德市蕉城区七都镇，建筑地坪标高由总平面图确定。仓间罩棚共分为三种型号，分别为A型（18米×114米）、B型（18米×108米）、C型（18米×84米），满足不同储备库的建筑需求。

工程基本信息

• 工程名称：福建宁德国家粮食储备库迁建工程
• 建设单位：福建宁德国家粮食储备库
• 建设地点：福建省宁德市蕉城区七都镇
• 设计使用年限：50年
• 抗震设防烈度：6度
• 耐火等级：二级
• 建筑面积：950㎡（按投影面积一半计算）

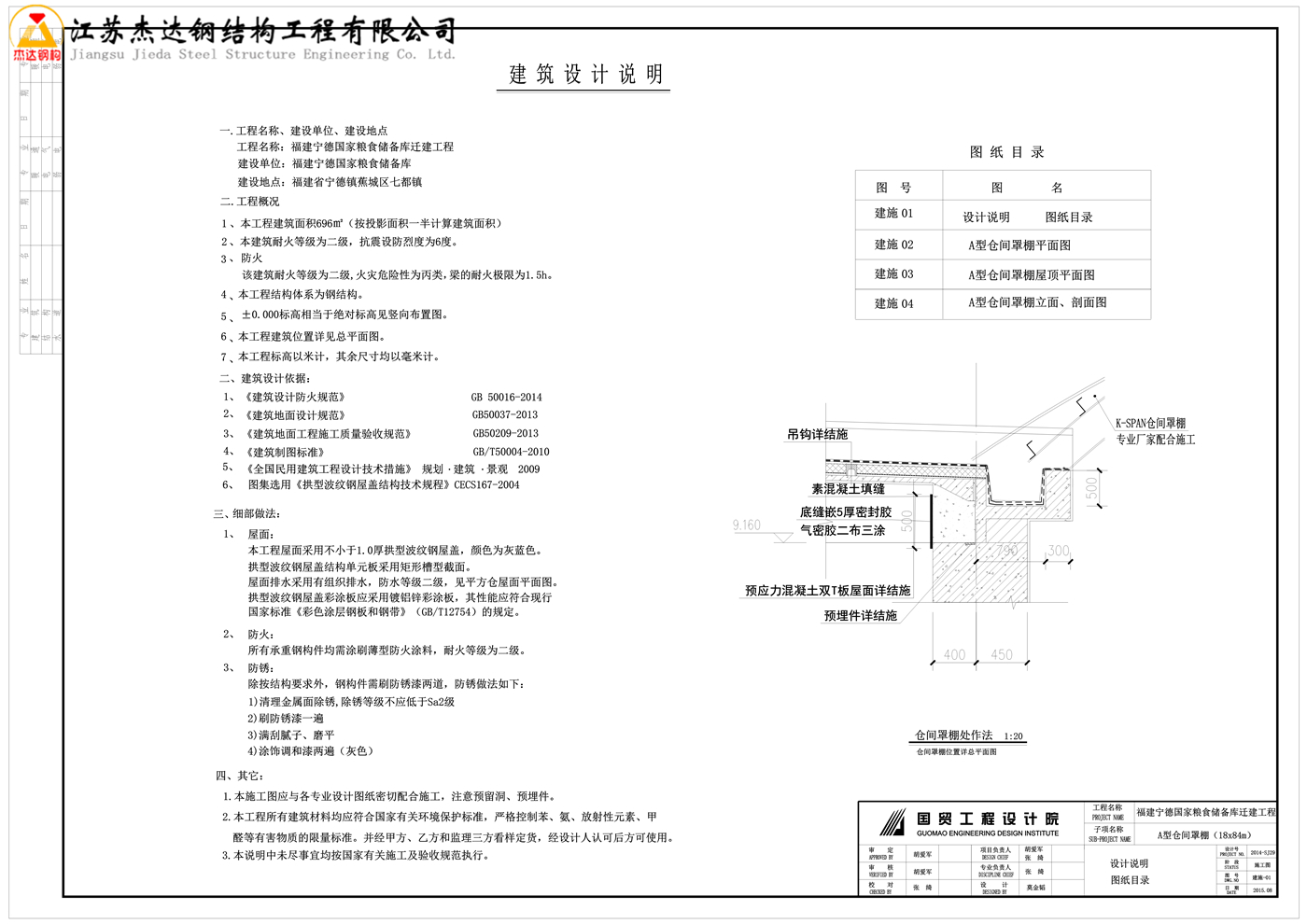

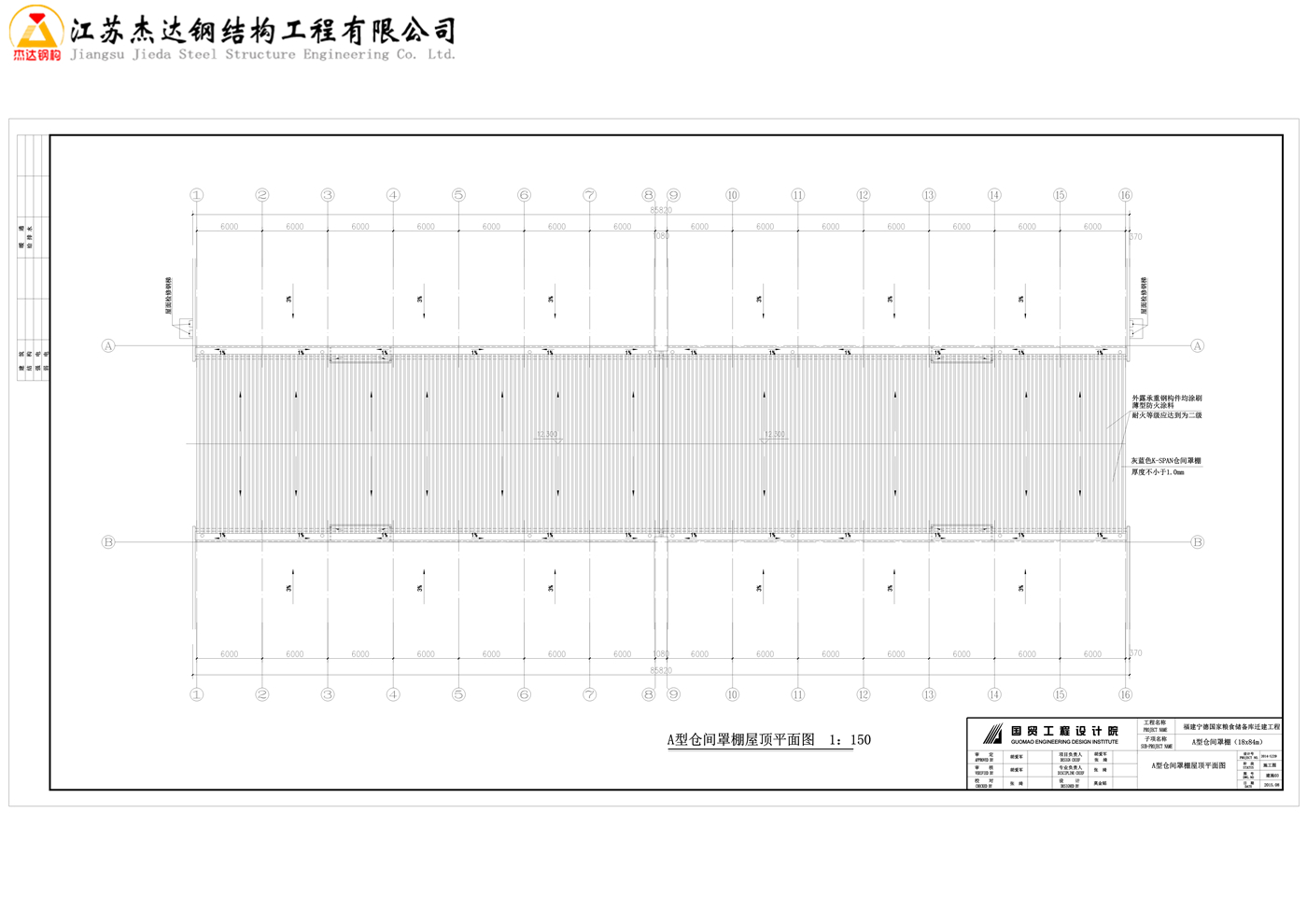

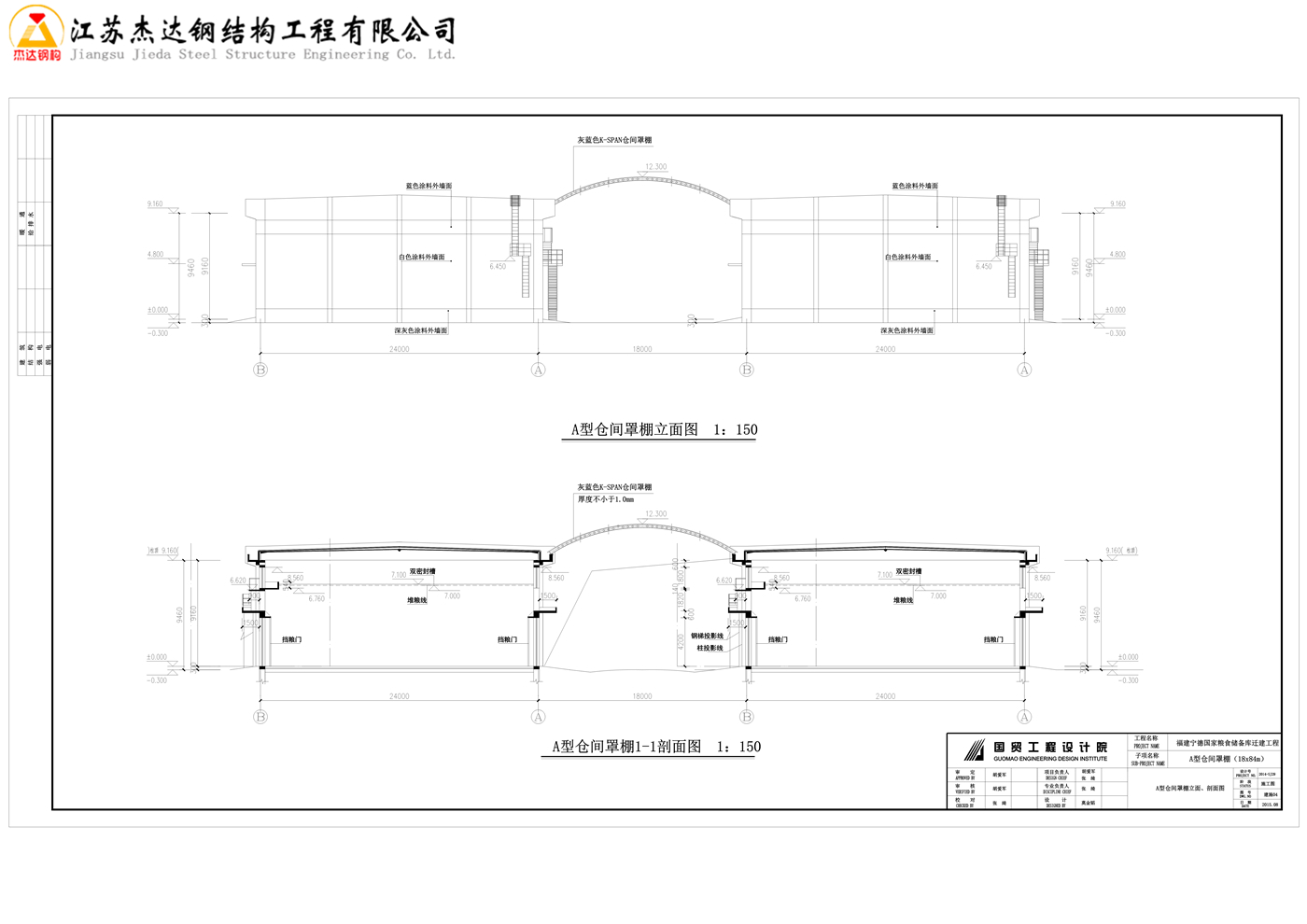

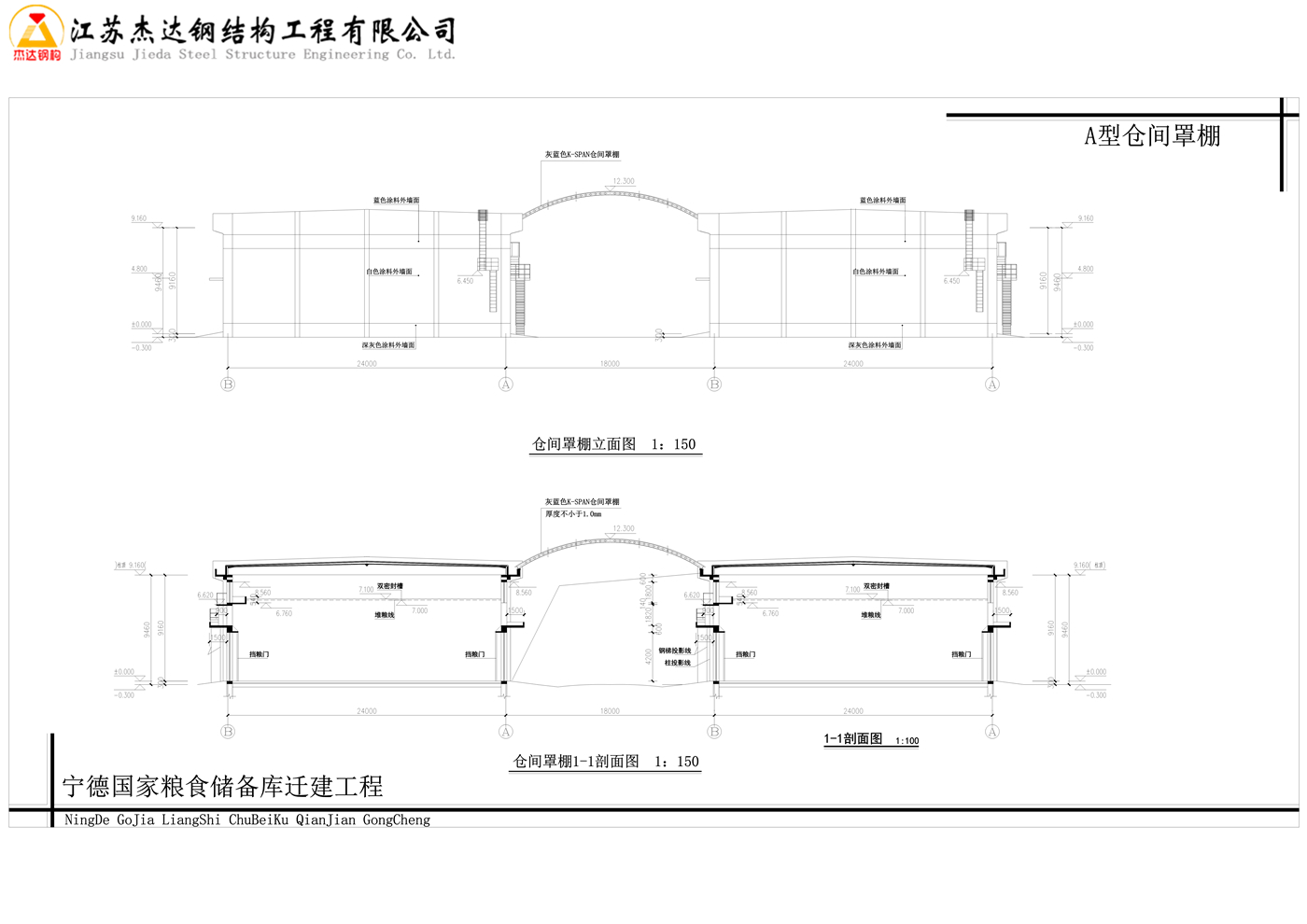

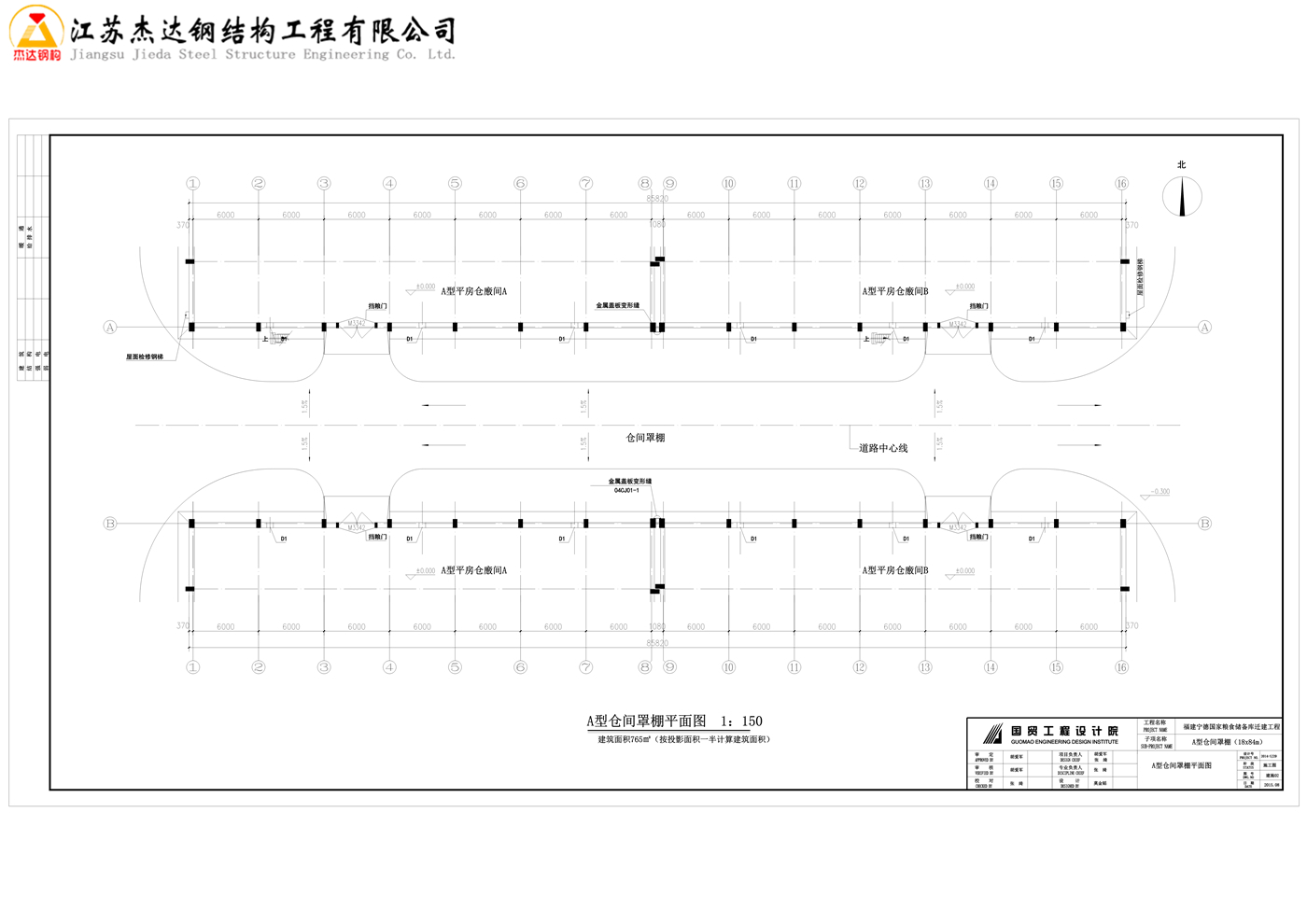

A型仓间罩棚设计（18米×114米）

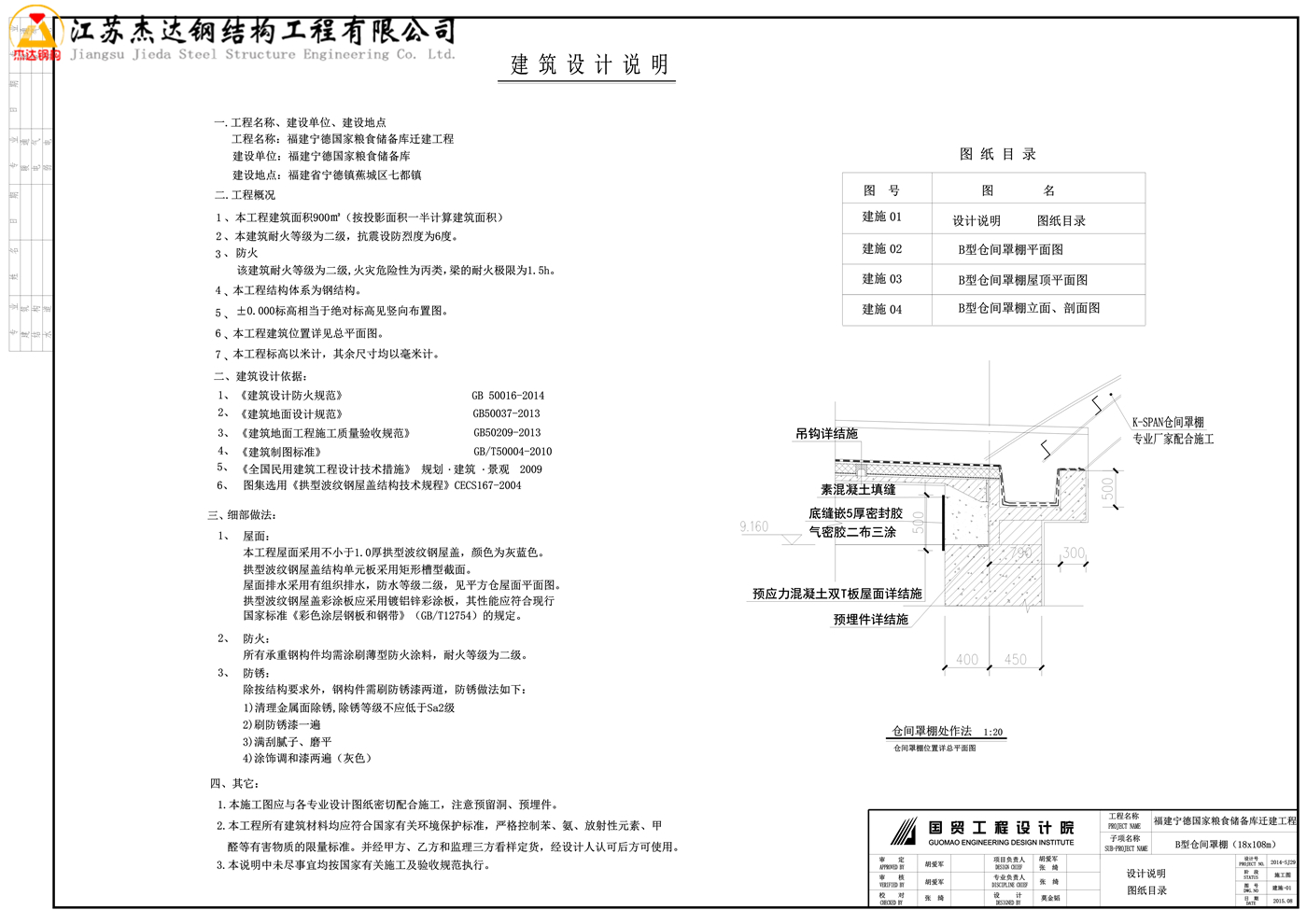

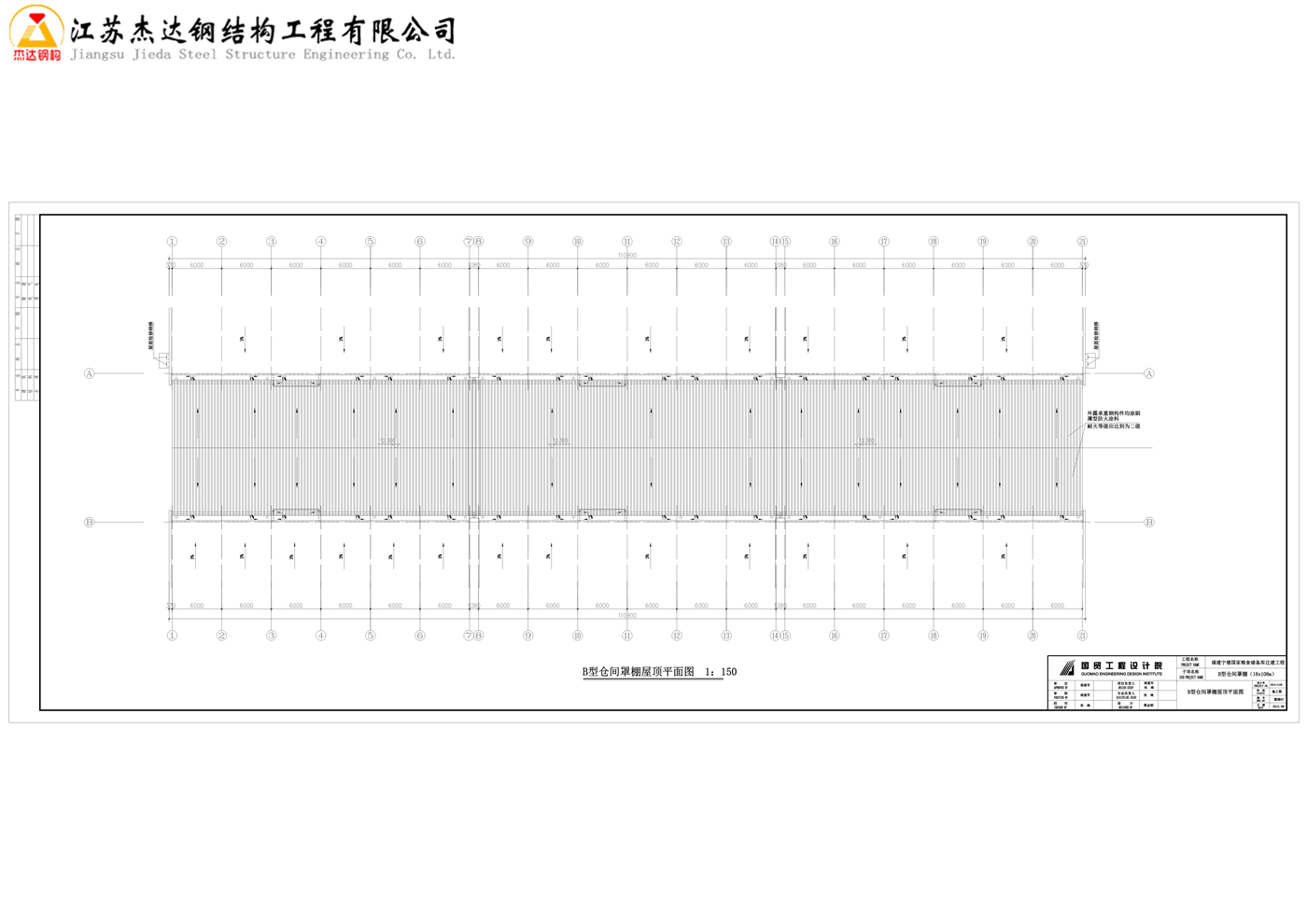

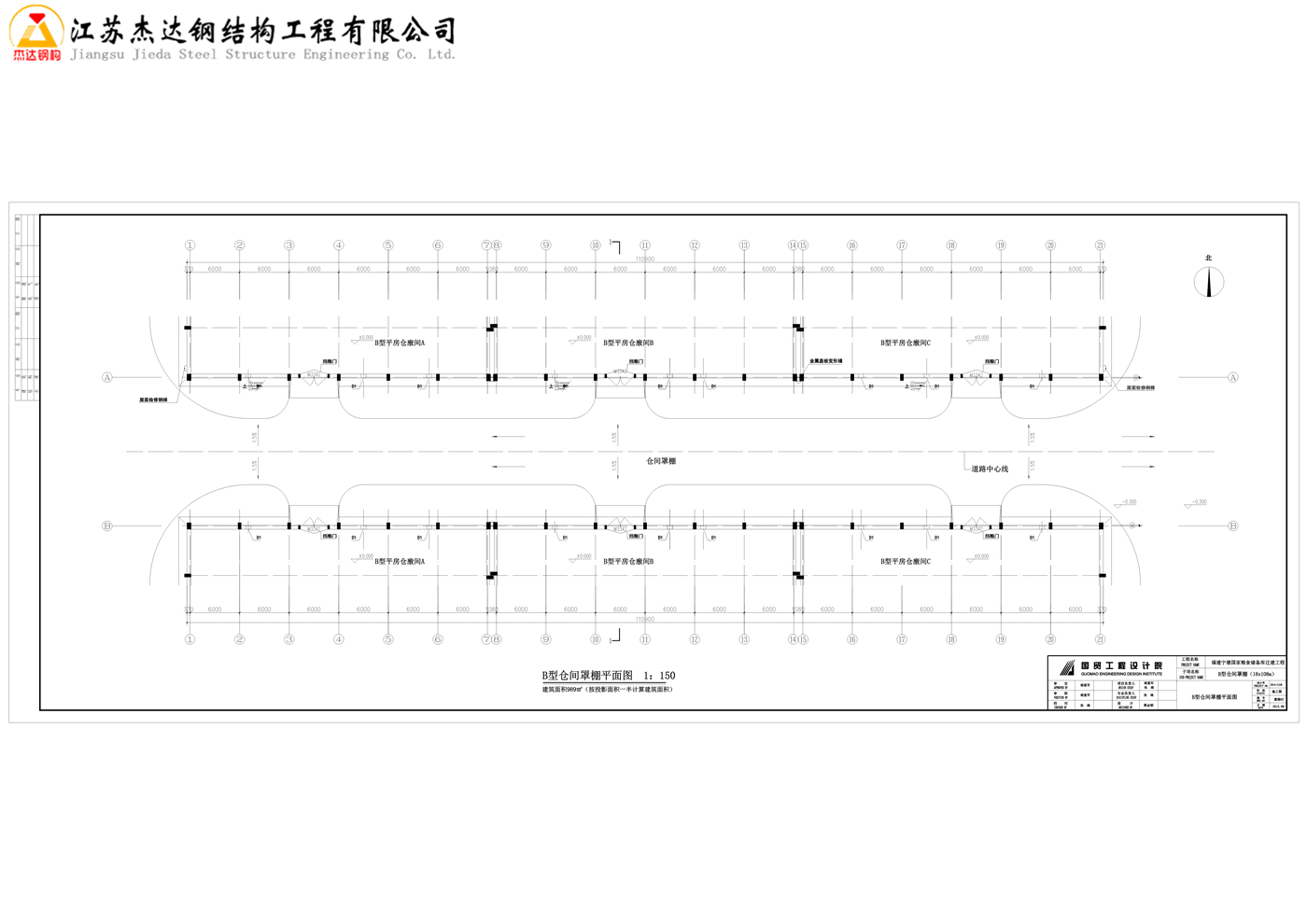

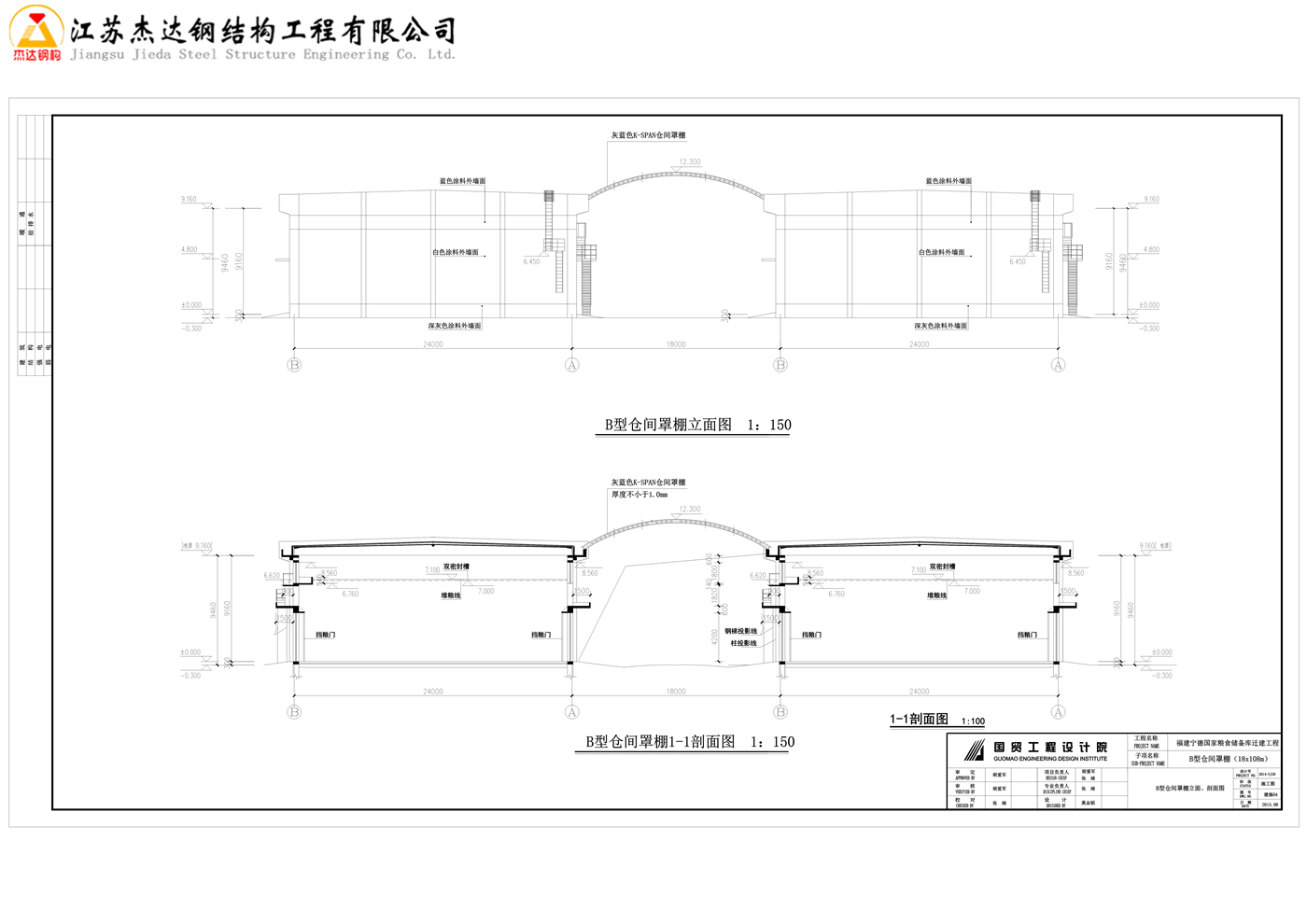

B型仓间罩棚设计（18米×108米）

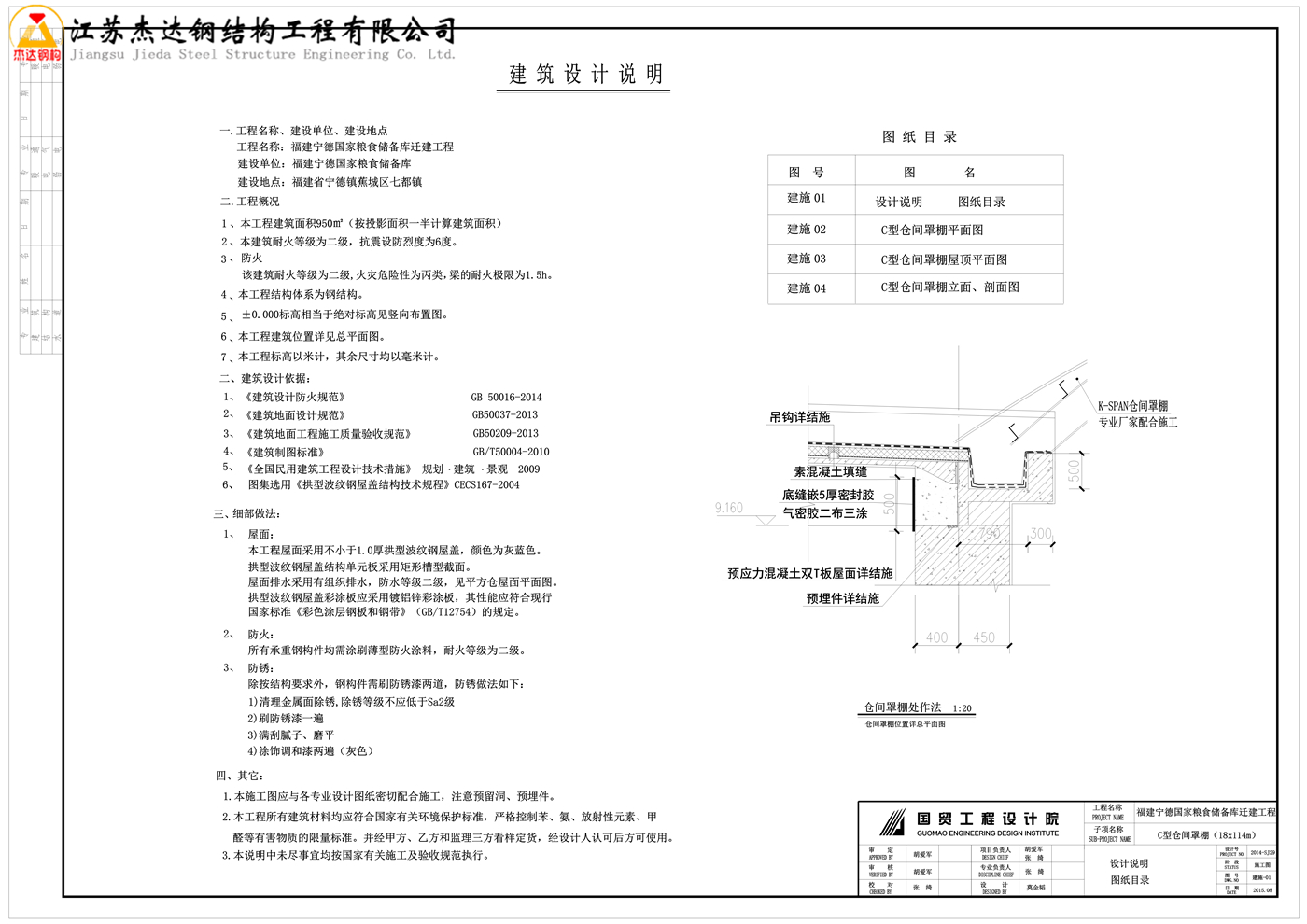

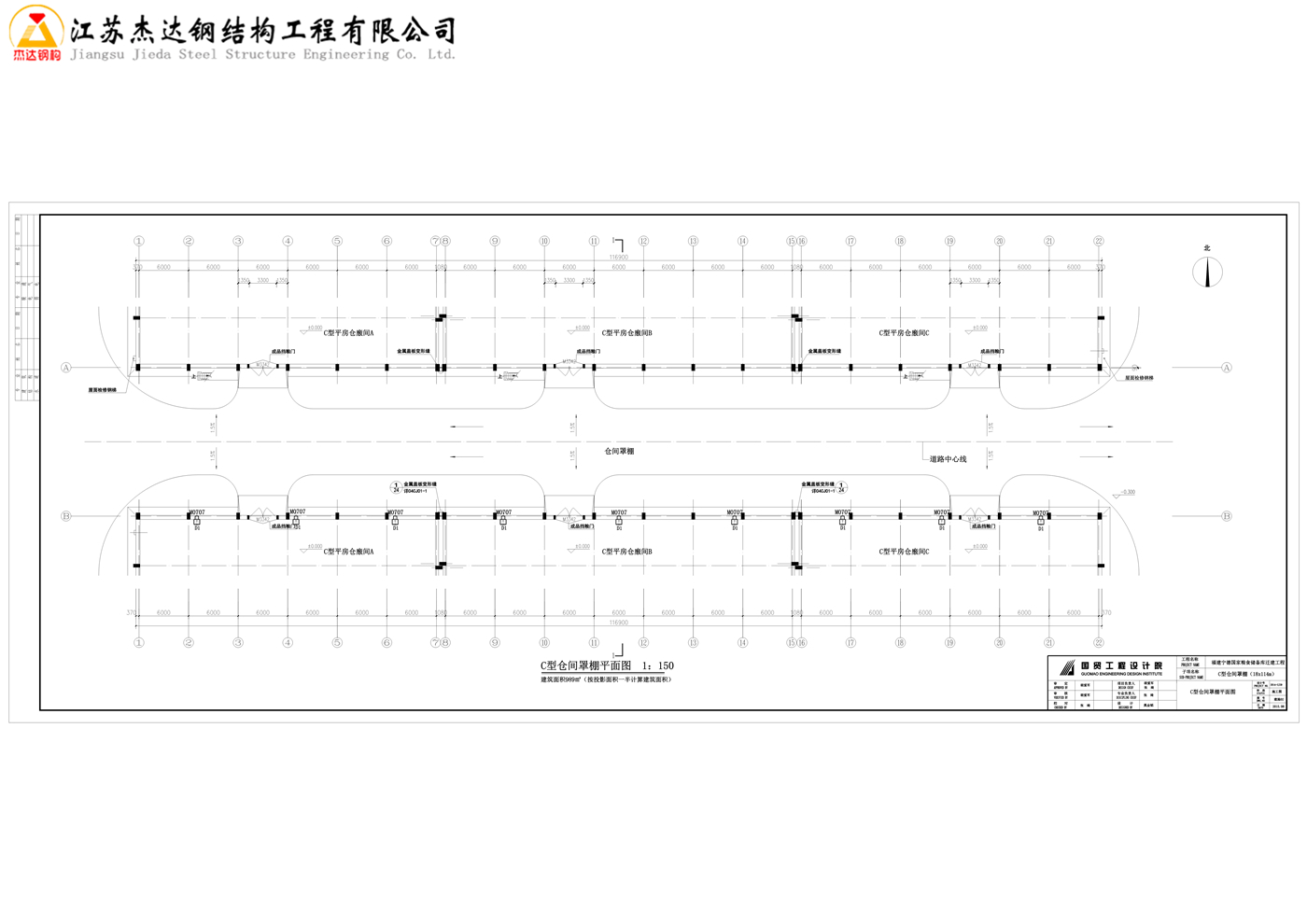

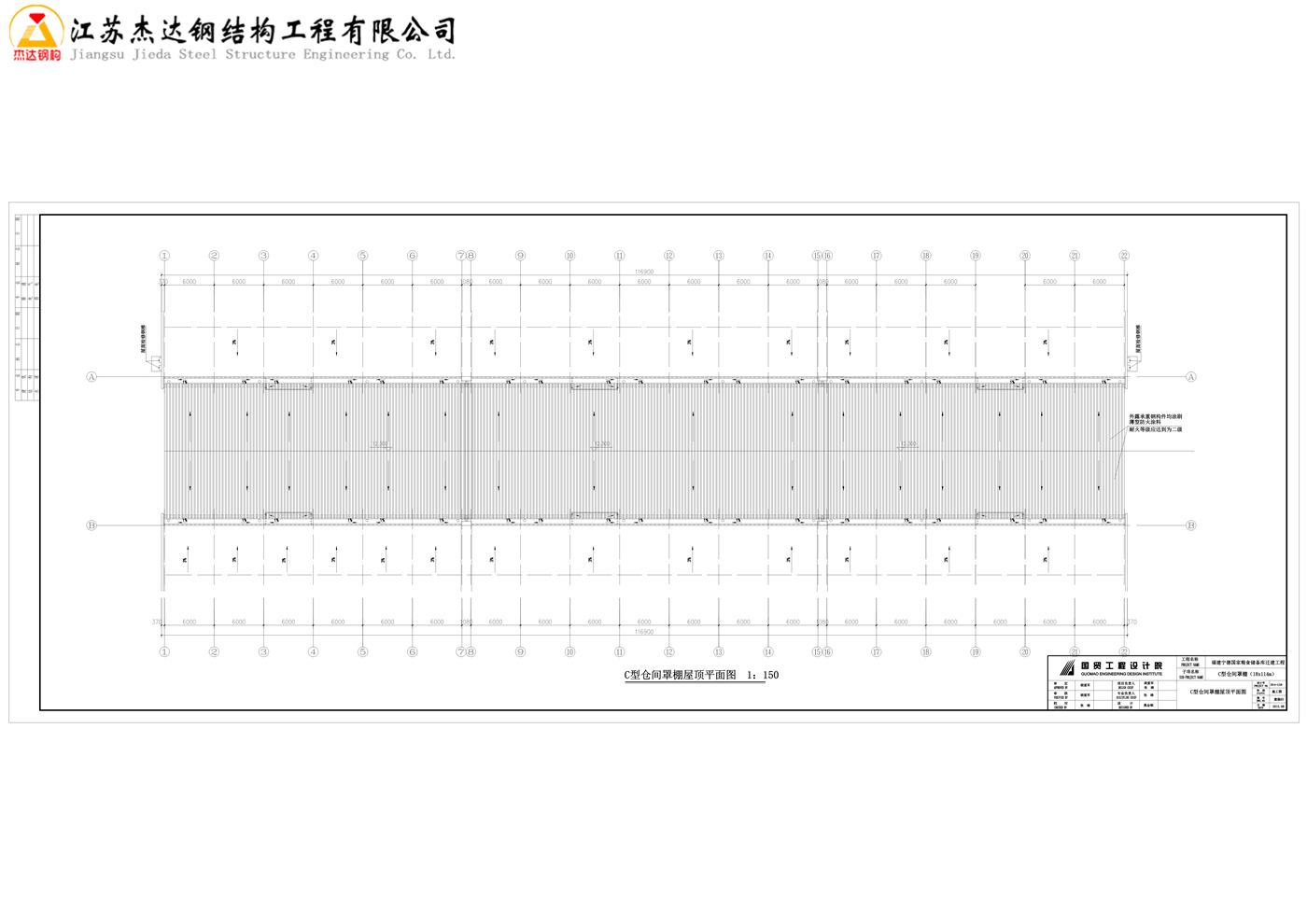

C型仓间罩棚设计（18米×84米）

屋面设计与防水工程

屋面采用不小于1.0毫米厚拱形波纹钢屋盖，颜色为灰蓝色。拱形波纹钢屋盖结构单元板采用矩形槽型截面设计，应符合《拱型波纹钢屋盖结构技术规程》CECS167-2004标准。屋面防水等级为二级，采用改性沥青防水卷材（聚酯胎），APP3+3.0厚度，防水材料应按相关规范选用。屋面排水采用有组织排水形式，详见屋面平面图。

彩涂板应采用镀铝锌彩涂板，性能应符合《彩色涂层钢板和钢带》（GB/T12754）标准要求。屋面保温采用挤塑聚苯板保温层，地面防潮层采用改性沥青防水卷材，应满粘铺装。

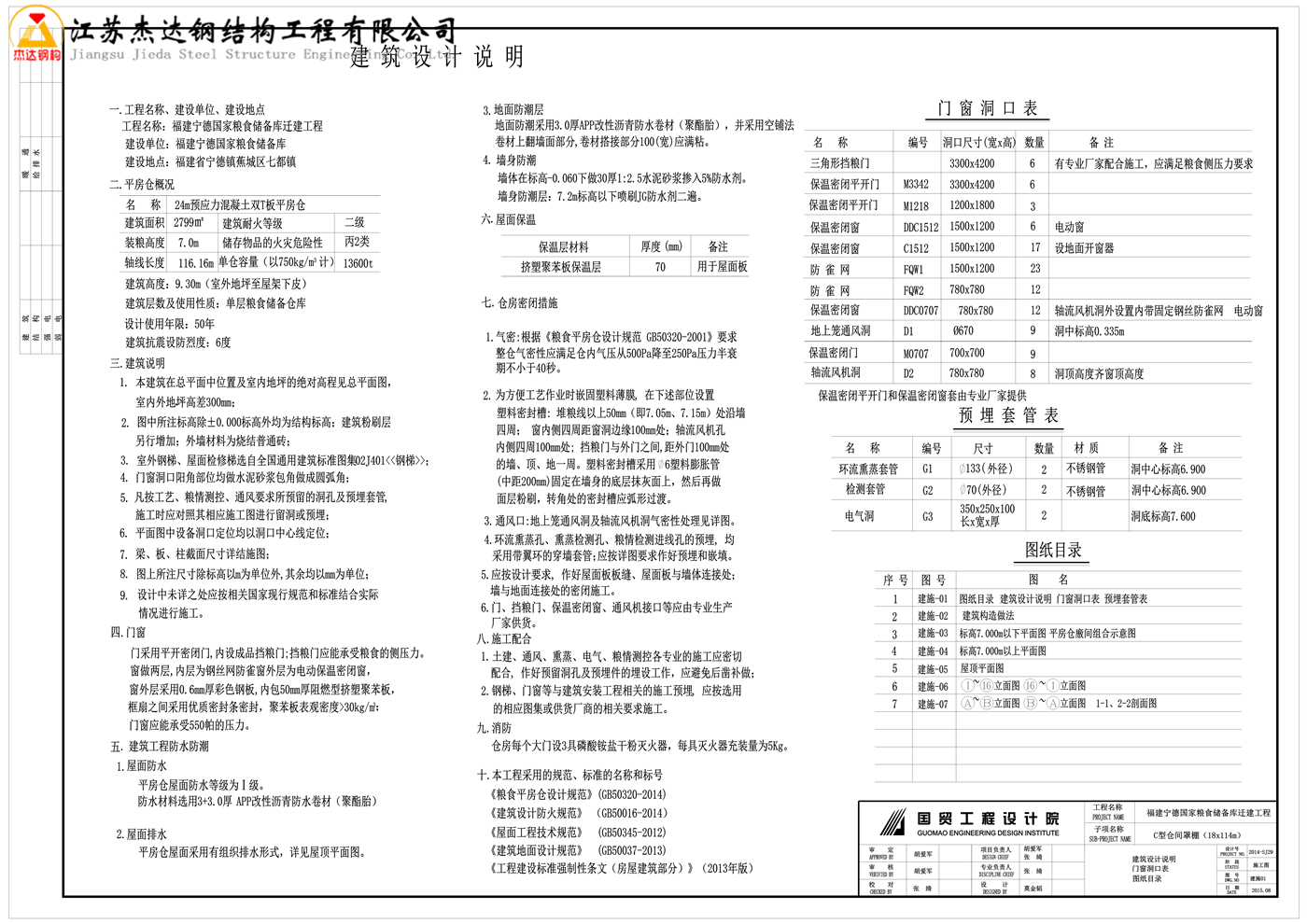

平房仓建筑设计要点

• 建筑高度：9.30米（室外地坪至屋架下皮）
• 外墙材料：烧结普通砖
• 室内外地坪高差：300毫米
• 挡粮门：平开密闭两层结构，内层为钢丝网防雨窗，外层为电动保温密闭窗，门应承受550帕压力
• 钢梯与检修梯：选自全国通用建筑标准图集《02J401钢梯》

防火与防锈处理

本工程钢结构耐火等级为二级，梁的耐火极限不小于1.5小时。所有承重钢构件均需涂刷薄型防火涂料。防锈处理采用两道防锈漆，工序为：清理金属面除锈（除锈等级不低于Sa2级）→刷防锈漆一遍→满刮腻子、磨平→涂饰调和漆两遍（灰色）。

仓房密闭与通风设计

根据《粮食平房仓设计规范GB50320-2001》要求，整仓气密性应满足仓内气压从500帕降至250帕的压力半衰期不小于40秒。气密处理在以下部位设置：堆粮线以上（2.7.05米）塑料密封槽处、轴流风机孔窗内侧四周、外门与挡粮门之间的墙、顶、地一周。塑料密封槽应固定在墙身底层抹灰面上，之后再做面层粉刷，转角处应弧形过渡。

消防与材料要求

仓房每个大门应设置3具磷酸铵盐干粉灭火器，每具灭火器充装量为5公斤。所有建筑材料均应符合国家有关环保标准，严格控制苯、氨、放射性元素、甲醛等有害物质的限量。材料应经甲方、乙方和监理三方看样定货，经设计人认可后方可使用。

主要设计规范与标准

• 《粮食平房仓设计规范》GB50320-2014
• 《建筑设计防火规范》GB50016-2014
• 《屋面工程技术规范》GB50345-2012
• 《建筑地面设计规范》GB50037-2013
• 《拱型波纹钢屋盖结构技术规程》CECS167-2004
• 《工程建设标准强制性条文（房屋建筑部分）》2013年版

常见问题

为什么粮库平房仓需要气密性设计？

粮食储备库需要进行熏蒸防虫和控温控湿，气密性设计可确保仓库内的气体流失率低，提高熏蒸和气调储存的效果，延长粮食储存期限，保证粮食品质。

拱形屋盖与普通钢结构屋面相比有什么优势？

拱形屋盖具有更优的荷载承载能力和自重分散效果，能有效降低单位面积钢材用量，施工跨度大，内部空间利用率高，而且弧形屋面排水性能好，不易积水发霉。

防火涂料与防锈漆需要同时使用吗？

是的，防火涂料和防锈漆需要配套使用。防锈漆主要防止钢铁生锈，防火涂料主要提高钢构件的耐火性能，两者在功能上互补，保证钢结构的长期安全。

项目总结

福建宁德国家粮食储备库迁建工程采用现代化的钢结构拱形屋顶设计，通过三种不同规格的仓间罩棚方案，灵活满足不同库房的需求。江苏杰达钢结构工程有限公司在粮食储备库、拱形屋面等专业建筑领域具有深厚的技术积累和丰富的工程经验。本工程充分体现了当代粮食仓储建筑的设计标准和施工要求。如需获取相关CAD图纸和技术资料，欢迎联系杰达钢构。
