云南三连跨管架拱形屋顶料棚设计图纸与施工指南

本项目为云南地区三连跨管架结构拱形屋顶料棚的完整CAD设计图纸（2007版dwg格式）。该建筑采用钢管桁架梁、方管檩条和彩钢板屋面的组合结构，总建筑面积4,633.2平方米，跨度59.4米（3×19.8米），长度78米。屋顶采用拱形设计，起拱高度2.5米，柱高9米。该结构广泛应用于货物堆放、物资仓储等工业用途。

工程基本信息

工程规模

• 项目地点：云南
• 建筑用途：料棚、仓储棚
• 结构形式：三连跨钢管架拱形屋顶
• 连跨数：3跨
• 单跨细分：每跨分为3间，每间6.66米
• 单跨跨度：19.8米（6.66×3）
• 总跨度：59.4米（19.8×3）
• 建筑长度：78米
• 建筑面积：4,633.2平方米
• 柱高：9米
• 屋面起拱高度：2.5米

图纸格式

• 制作版本：CAD2007版本
• 文件格式：DWG格式

结构体系与材料规格

主要结构构件

• 主梁：Q235钢管桁架梁（承载主要屋面荷载）
• 檩条：40×60×1.5方管（支撑屋面板，间距布置沿长度方向）
• 屋面板：0.45厚单层彩钢板（直接承载防水功能）
• 钢材牌号：Q235（普通低碳钢结构钢）

结构特点

• 管架结构：采用钢管焊接而成的桁架，相比H型钢具有更好的视觉效果和材料利用率
• 多跨布置：三连跨设计增强了整体刚度，相比单跨更加稳定
• 轻型屋面：0.45厚彩钢板单层覆盖，自重轻，成本经济
• 拱形设计：2.5米的起拱高度确保了良好的排水坡度和防水性能

设计与施工规范要点

施工前准备

• 构件检查：结构安装前应对所有构件进行全面检查，包括：
  • 构件的数量是否完整
  • 构件的长度是否符合设计尺寸
  • 构件的垂直度是否符合规范（通常垂直度偏差不超过1/500）
  • 螺栓孔之间的尺寸是否符合设计要求（影响连接的可靠性）

吊装与安装规范

• 防止过大变形：结构吊装时应采取适当的临时支撑措施，防止梁体在吊装过程中产生过大的弯扭变形，特别是跨度较大的主梁
• 分层施工：所有上部结构的吊装必须在下部结构（钢柱）就位、校正并系牢支撑构件之后方可进行
• 施工顺序：通常为基础→钢柱→下层主梁→中层主梁→上层主梁（或全部同时吊装再调整）→檩条→屋面板→墙面板

设计修改与通知

• 因施工安装或现场条件变化需要修改设计时，必须及时通知设计单位
• 按照相关设计修改程序进行，确保安全性和可靠性
• 严禁现场私自修改，必须取得书面确认

图纸详解与现场应用

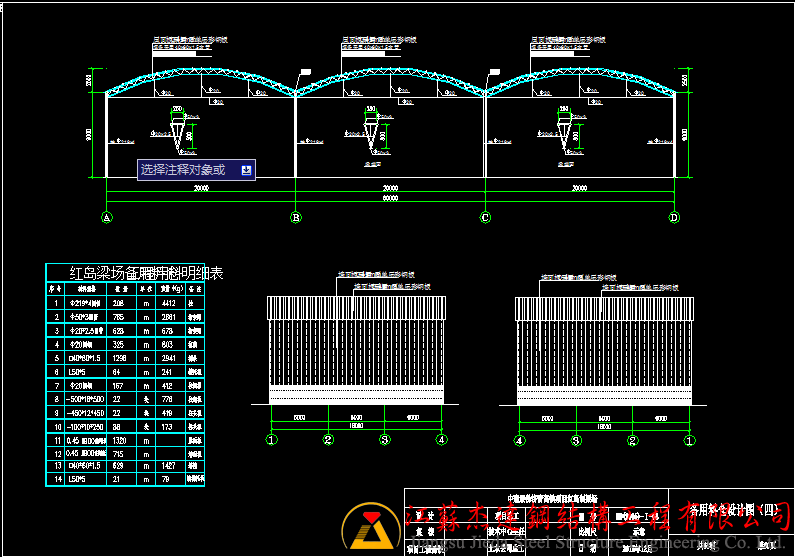

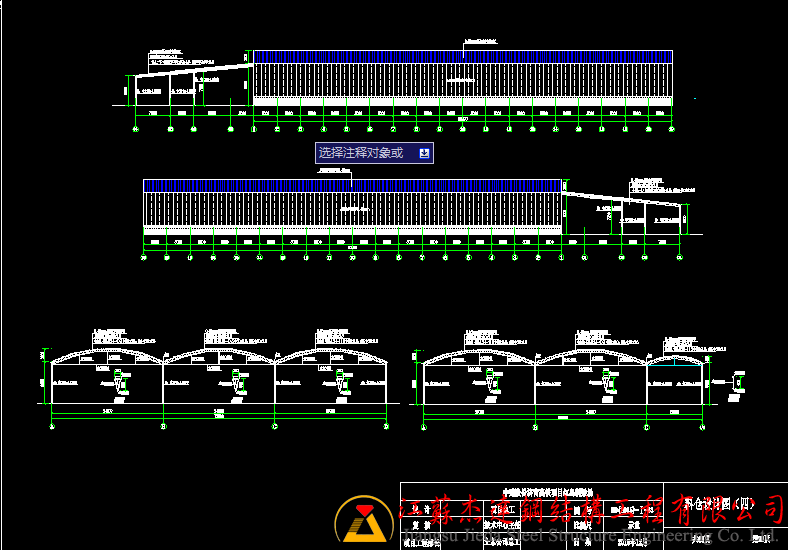

图纸一：三连跨拱形屋顶全景布置

该图展示了三连跨拱形屋顶的整体外观，可清晰看到：三个连续的拱形屋顶排列，每个跨度基本相同；山墙处安装了墙瓦（彩钢板），用于围护侧面，防止风雨进入；拱形轮廓规整流畅，体现了结构的均衡性。

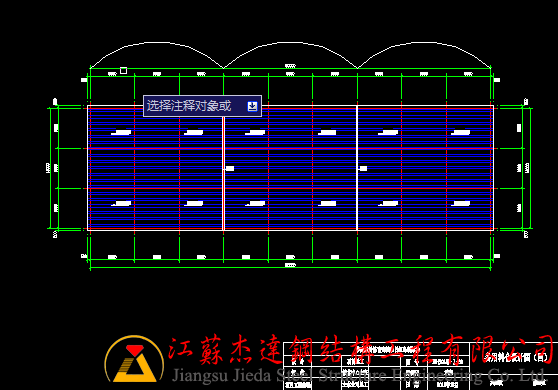

图纸二：平面布置图与料棚应用

该平面图显示了建筑的俯视布局。可观察到三个跨度中，两栋中间的跨度（或两侧的跨度）略大，边跨相对小一些。这种不对称的多跨设计在料棚应用中很常见，因为可根据仓储物品的堆放需求灵活划分各跨的功能。例如，两端跨可作为通道区，中间跨作为主要堆放区。图中也标注了钢柱的位置，便于货物运输车辆的通行。

图纸三：材料表与板材规格

该材料表详细列明了各部分所用的板材厚度和规格：钢管梁的直径和壁厚、检矩的规格（40×60×1.5）、屋面板厚度（0.45mm）等信息。该表对于材料采购、成本估算和质量检验都至关重要。承包单位应据此核对进场材料，确保每一件都符合图纸要求。

三连跨管架结构的优势分析

经济性

• 钢管用量少：Q235钢管桁架相比H钢有更高的材料利用率，同样强度下用钢量少
• 檩条规格小：40×60×1.5的方管足以满足6.66米跨距的要求，成本低廉
• 屋面板薄：0.45厚彩钢板是轻型建筑屋面的标准规格，成本优良
• 施工快速：由于构件预制，现场吊装速度快，工期短

实用性

• 无柱大空间：柱距最大为19.8米，内部可自由堆放各种货物，不受柱子限制
• 高度充足：9米的柱高加2.5米的拱高，总高约11.5米，足以满足高层堆码的需求
• 采光通风：山墙和侧面的开口便于通风，防止内部积湿
• 维修方便：构件相对简单，日后维修和更换屋面板都较为容易

气候适应性

• 云南多雨：拱形屋面的2.5米起拱高度确保了充分的排水坡度，防止积水
• 风载考虑：多跨的连续设计和钢管桁架的高刚度，能够承受风压
• 温度变化：彩钢板屋面可隔热，减少内部温度剧烈波动，保护堆放物品

施工关键环节

基础施工

• 钢柱基础应符合设计图纸要求，埋深、混凝土强度等级、基础加强
• 对于三连跨大面积建筑，基础不均匀沉降会导致屋面倾斜，必须严格控制

钢柱与主梁连接

• 钢柱与H钢圈梁（或主梁）的连接采用螺栓或焊接，必须符合设计要求
• 螺栓孔的精度直接影响安装效率和结构安全，需进行逐一检查

檩条与屋面板安装

• 40×60×1.5方管檩条的布置间距应均匀，通常为1米或1.5米间距
• 屋面板应从最低点向高处铺装，防止边缘翘起
• 彩钢板的搭接、固定螺钉的间距都有规范要求，影响防水性能

拱形起拱的控制

• 拱形屋顶的2.5米起拱必须在吊装过程中精确控制
• 通常采用临时支撑和千斤顶逐步调整，直至达到设计拱高
• 拱形过低会积水，过高会影响屋面板的安装和美观

常见问题

40×60×1.5的檩条能否用更薄的？

不建议。该规格是根据6.66米的跨距、屋面板厚度和可能的积雪荷载计算出来的。如果减薄，屋面可能在风压或积雪下产生过大的挠度，影响排水和美观，甚至造成屋面泄漏。

Q235钢管与Q345钢管在此项目中选哪个？

对于这个规模和跨度的料棚，Q235完全足够。Q345虽然强度更高，但价格约贵20-30%，对于低风险的仓储建筑不必升级。如果在台风区或地震烈度较高的地区，可考虑升级到Q345。

屋面板是否可采用波纹板而非平板？

可以。实际上，波纹板（如TS280GD等）的强度和防水性能更好，特别是在多雨地区。但波纹板价格是平板的2-3倍。如果预算有限，平板加强防水涂装也可满足。江苏杰达钢结构工程有限公司可根据业主需求和预算推荐合适的屋面方案。

山墙是否需要安装？

建议安装。山墙（侧面彩钢板）不仅提供围护功能，防止风雨和灰尘进入，还能提升建筑的整体性和外观。如果不装山墙，仅有屋面，雨天可能溅进去，而且冬季保温效果差。

三连跨与单跨相比成本如何？

三连跨的总成本（单位面积）通常比单跨更低，因为可以共享部分钢柱和支撑结构。例如，三跨共用2条内侧的钢柱行，减少了结构边界的复杂性。但三连跨的设计和施工协调难度略大，工期可能相同或略长。

小结

云南三连跨管架拱形屋顶料棚是一个典型的经济、实用的工业建筑设计方案。通过合理的结构体系（钢管桁架梁、方管檩条、彩钢板屋面）、科学的多跨布局和规范的施工工艺，该建筑在成本、耐久性和使用功能之间达到了很好的平衡。4,633.2平方米的建筑面积可用于仓储、堆放各类物资，同时三连跨的柱距设计为物流运输提供了灵活的通道。江苏杰达钢结构工程有限公司具有丰富的类似项目施工经验，能够根据现场条件进行深化设计、材料优化和施工执行，确保工程的安全、高效和经济。
